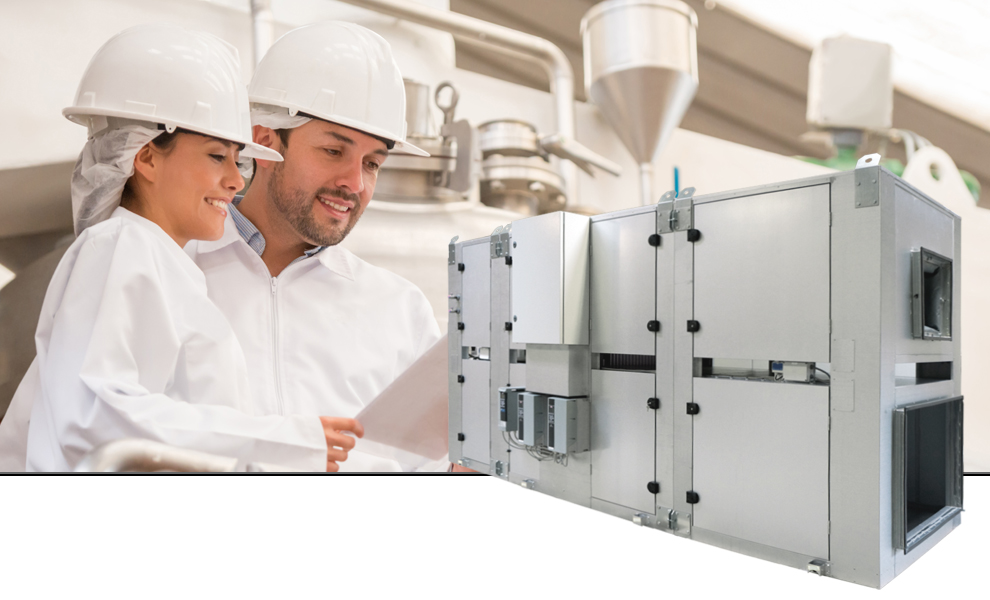

VPM 2200 Cleanroom
VPM Cleanroom er et unikt ventilations- og varmegenvindingsaggregat, der anvender en ny, banebrydende og patenteret teknologi, som effektivt hindrer indblæsningsluften i at komme i kontakt med udsugningsluften, således der ikke kan forekomme en udveksling af mikroorganismer, som bakterier, partikler eller anden uren luft, hvilket betyder, at der ikke kan ske en potentiel kontaminering af indblæsningsluften.
VPM Cleanroom er særdeles hensigtsmæssigt i forbindelse med erhverv, som kræver et højt niveau for hygiejne såsom laboratorier, operationsrum og i fødevareindustrien m.fl.
VPM Cleanroom kan placeres, hvor pladsen er trang, da aggregatet har en kompakt konstruktion. Aggregatet leveres som montagevenlig modulopbygning, hvilket gør det nemt at installere.
Luftmængde (se projekteringsdata for SEL/SFP værdi)
Min : 5000 m3/hMax : 24000 m3/h
Ingen kontaminering

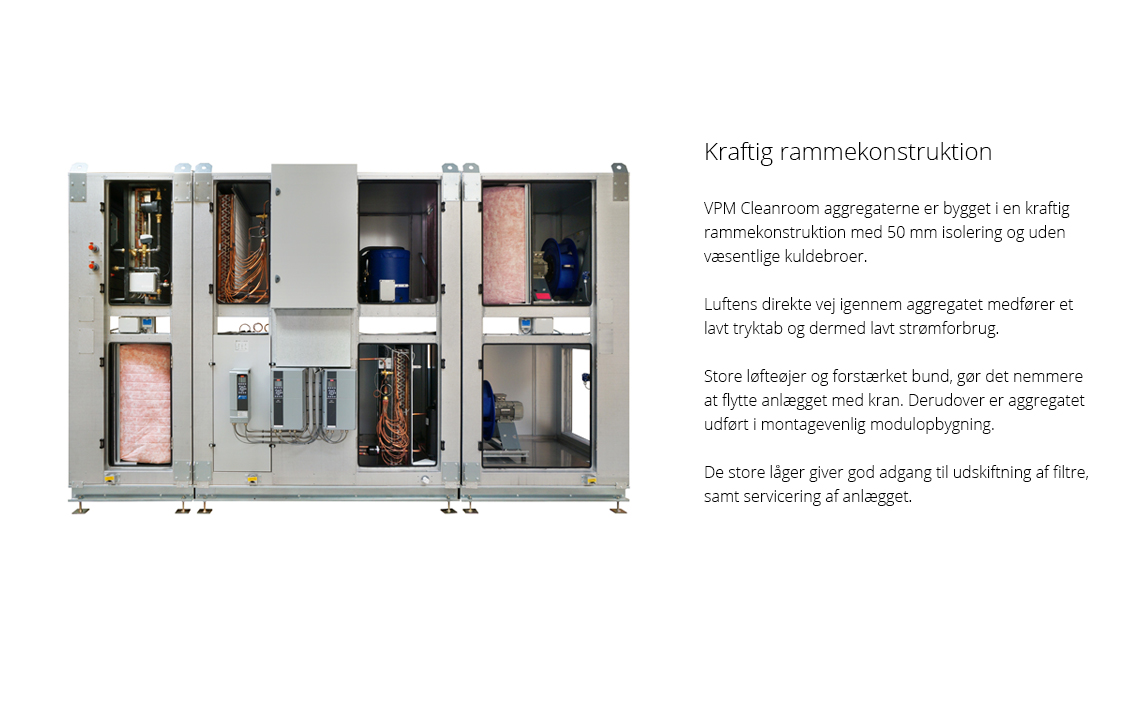

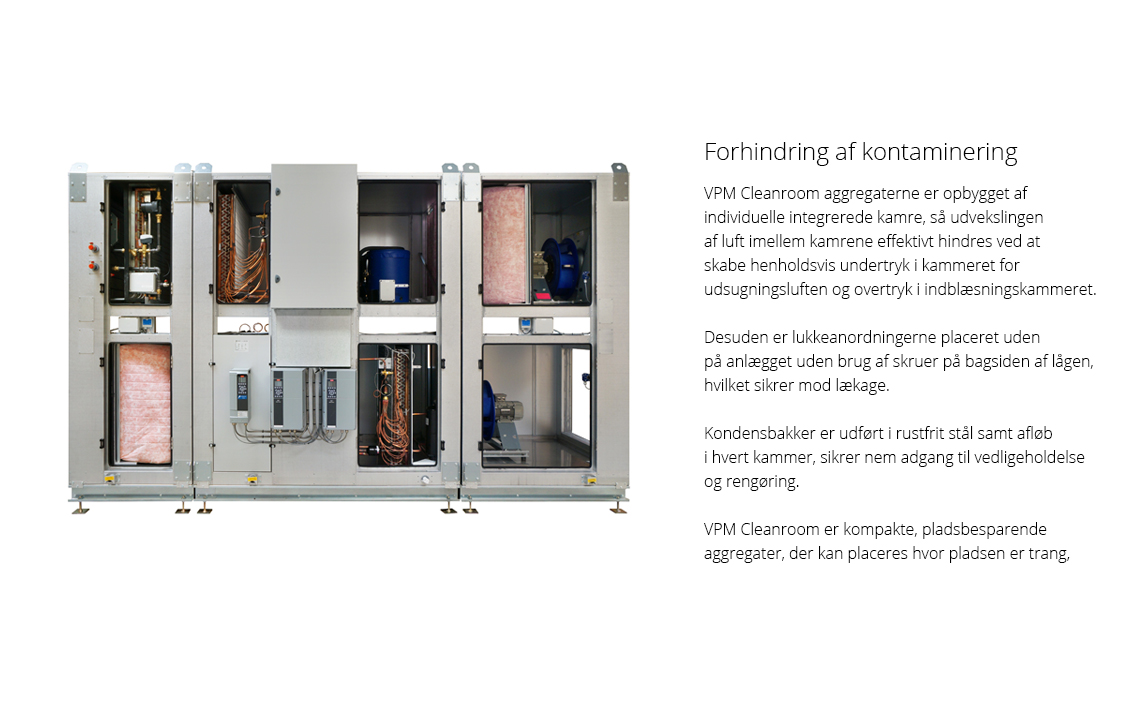

VPM Cleanroom er opbygget af individuelle kamre, som er med til at forhindre kontaminering. Hvert kammer har indbygget kondensbakke udført i rustfrit stål samt afløb, som leder kondensvandet væk. Opdeling af individuelle kamre sikrer nem adgang til vedligeholdelse og rengøring.
Der er ikke anvendt skruer eller popnitter til opbygning af anlægget, hvilket sikrer mod lækage. Styringen samt frekvens-konvertere er placeret uden for på anlæggets front, for at bevare så jævne overflader inde i anlægget som muligt. Desuden er der udviklet en speciel lukkeanordning, som ikke bryder indersiden af anlæggets jævne overflade. De jævne flader er med til at garantere en minimal risiko for kontaminering eller lækage og gør det nemmere at rengøre.
Ventilatorernes placering sikrer overtryk i den rene side, så mulige lækager inde i anlægget går fra ren til uren luft og ikke modsat. Det vil sige, er der er overtryk i indblæsningen og undertryk i udsugningen. Dette for at undgå kontaminering, så uønskede partikler spredes samt for at sikre laboratoriets arbejdsmiljø og renhed.
VPM Cleanroom opfylder myndighedernes krav og standarder med adskilte luftveje til ventilation for laboratorier og klinisk rene miljøer.

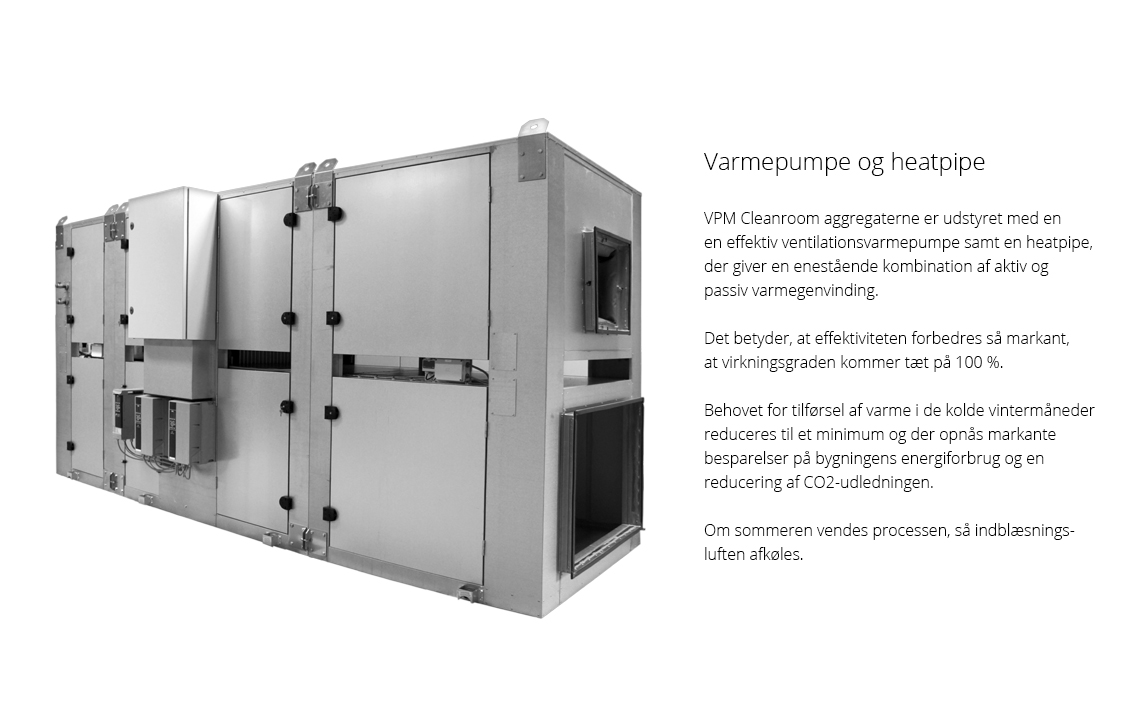

Høj varmegenvinding
Traditionelt set har der hidtil været anvendt væskekoblede batterier ved varmegenvinding til renrumventilation. Erfaringsmæssigt ligger de væskekoblede batterier med virkningsgrader på 40 - 50 %. For at traditionelle anlæg med væskekoblede batterier kan opretholde Ecodesigns regler for varmegenvinding på 63% i 2016 og 68% i 2018, bygges flere væskekoblende moduler sammen i serie.
Med den nye banebrydende og patenterede VPM Cleanroom løsning, som effektivt hindrer udsugningsluften i at komme i kontakt med indblæsningsluften, opnås en virkningsgrad, som kommer tæt på 100 %.
Pladsbesparende løsning
VPM Cleanrooms patenterede teknologi gør, at anlægget er pladsbesparende set i forhold til konventionelle anlæg. Det vil sige, at udgifter til dyr kvadratmeterplads reduceres set i forhold til andre anlæg til samme formål.
For at kunne imødekomme gældende lovgivning for Ecodesign vil en løsning med konventionelle anlæg være pladskrævende. Den europæiske lovgivning foreskriver varmegenvinding for 2016 på 63% og for 2018 på 68%.
Da konventionelle anlæg typisk har en varmegenvinding på 40 - 50%, er det nødvendigt at sammenbygge flere moduler for at kunne opfylde krav. Med en konventionel løsning vil det betyde større anlæg, større teknikrum og højere byggeomkostninger.
Med Nilans VPM Cleanroom løsning opnås en væsentlig besparelse på byggeomkostninger til teknikrum.
|

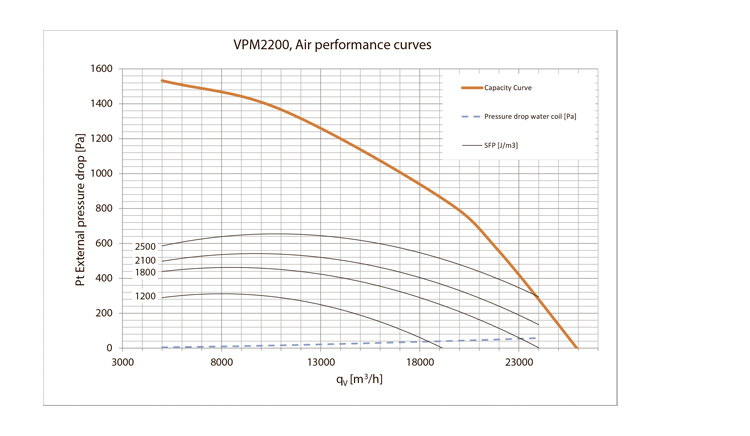

KapacitetMax Pa kapacitet af standardaggregat, Pt ext som funktion af qv under hensyntagen til SFP-værdierne. SFP-værdier iht. EN 13141-7 er for standardaggregat med ISO ePM10 >60% (M5) og ISO ePM1 50% (F7) filtre og uden varmeflade. OBS! SFP-værdierne er målt og angivet som en samlet værdi for begge ventilatorer. |
 |

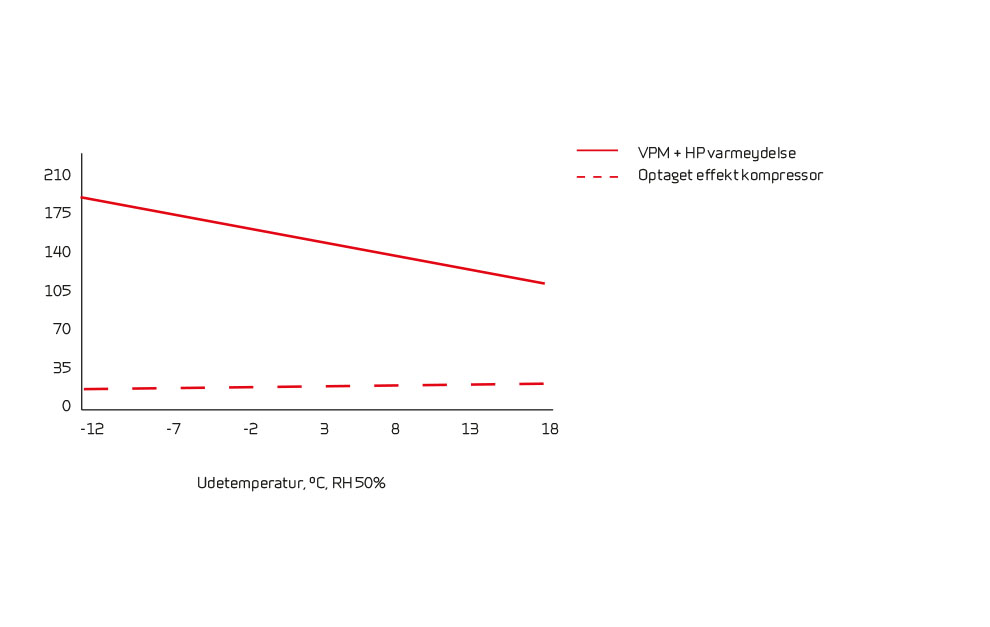

VarmeeffektVarmeeffekten er baseret på en udsugningstemperatur på 20 °C, og nomimel luftmængde på 22.000 m3/h.
|
 |

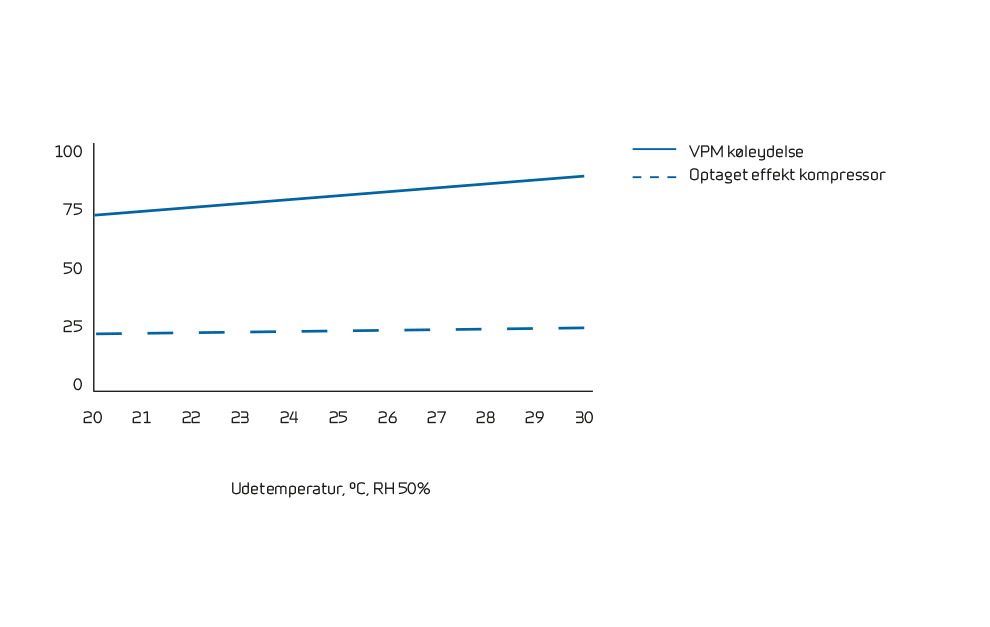

KøleeffektKøleeffekten er baseret på en udsugningstemperatur på 25 °C/50% RH, og nomimel luftmængde på 22.000 m3/h.
|
 |

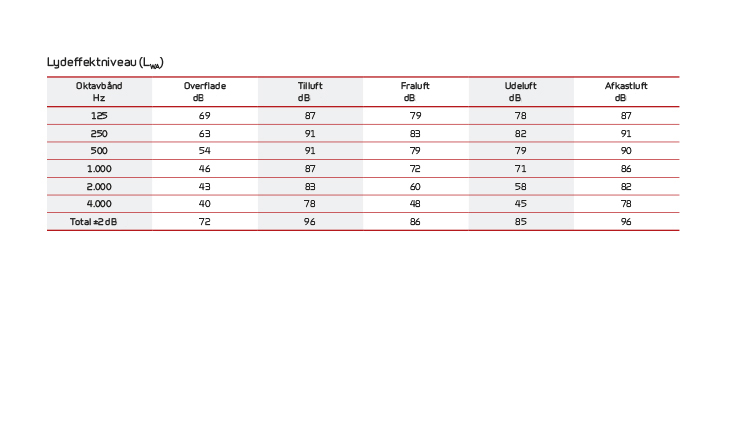

LyddataLyddata er for qv = 22.000 m3/h og Pt ext = 250 Pa i henhold til EN 9614-2 for overflade og EN 5136 for kanaler. Lydeffektniveauet LWA falder med faldende luftmængde og faldende modtryk. Lydtryksniveauet LpA i en given afstand vil afhænge af de akustiske forhold pa installationsstedet. |
 |

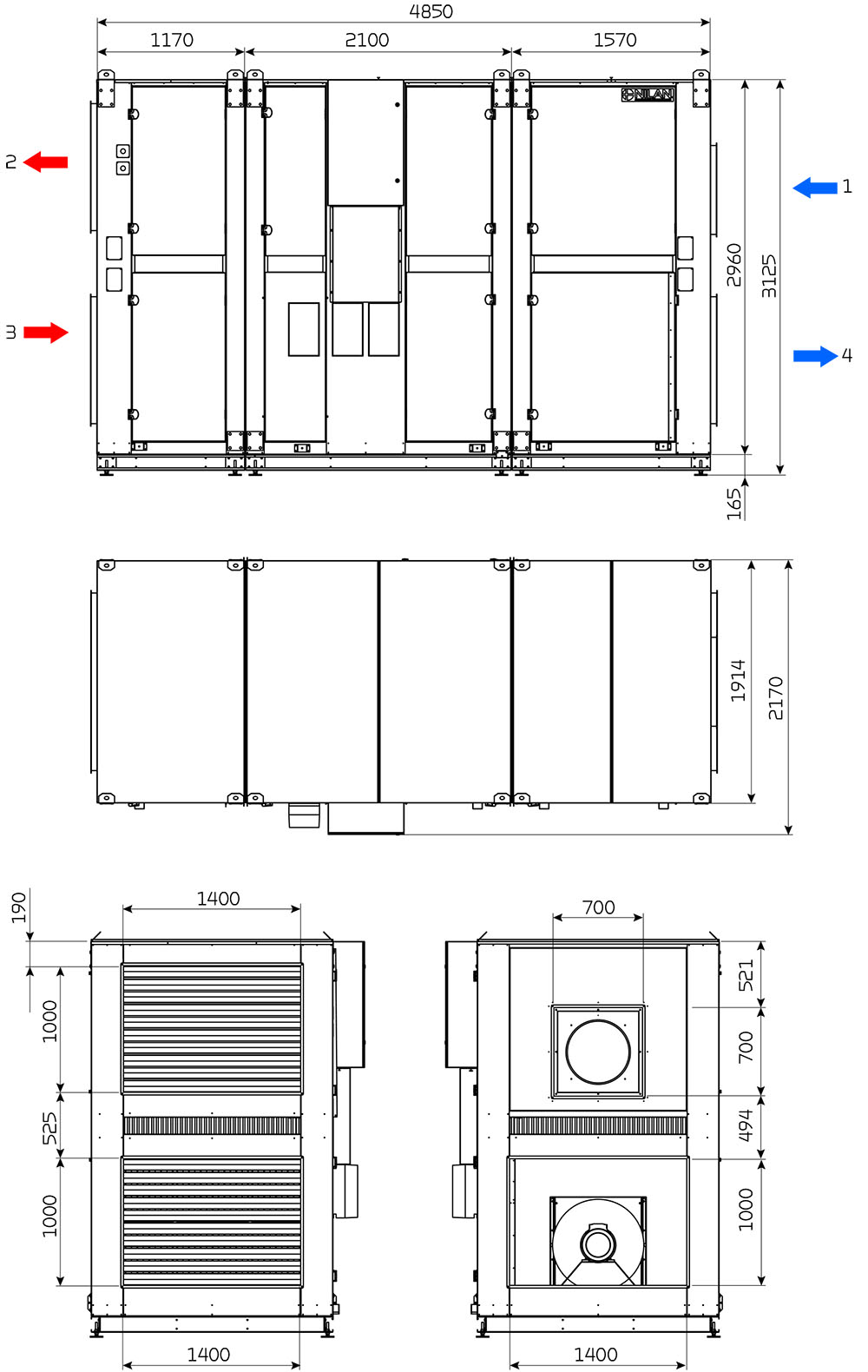

Tilslutninger:
|

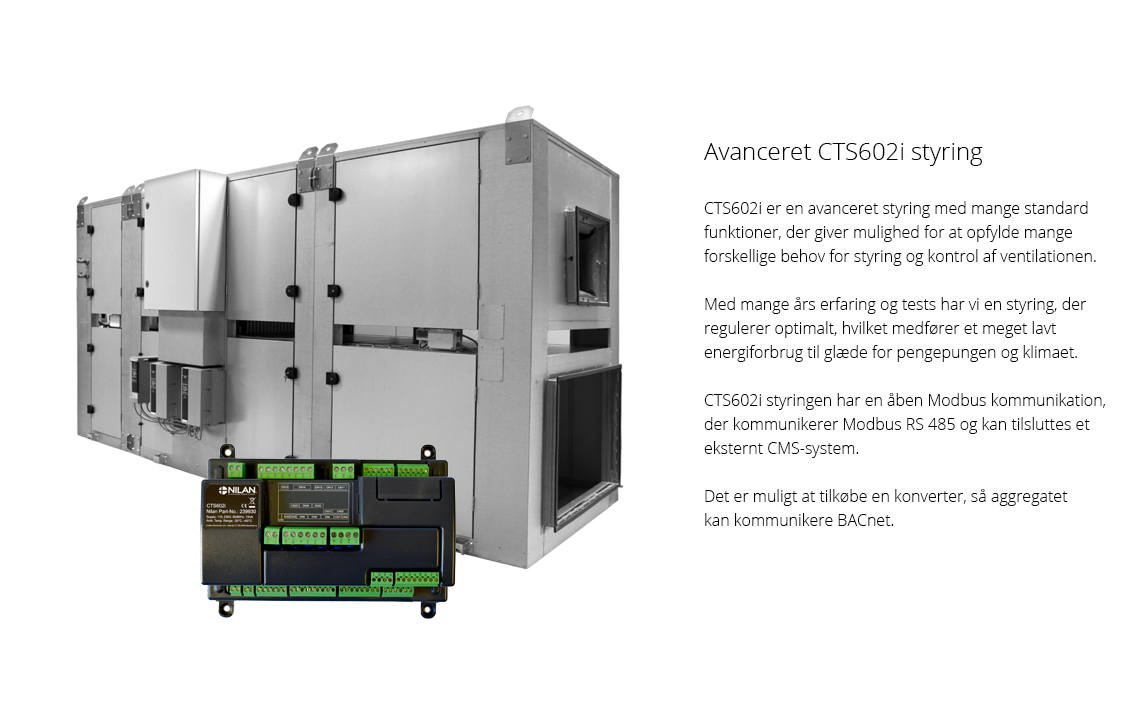

CTS602i styringen er en avanceret styring til erhvervsanlæg med mange indstillingsmuligheder. Styringen leveres fra fabrikken med en grundindstilling, der kan tilpasses de driftsmæssige ønsker og krav, for at opnå en optimal drift og udnyttelse af aggregatet. HMI Touch panelet giver et godt overblik over aggregatets aktuelle drift, og har en menu-struktur, der er let at finde rundt i for både bruger og installatør. Det er muligt at vælge mellem 2 forskellige forsidebilleder til hovedskærmen. Ekstern kommunikation
Yderligere informationer om alle funktionerne findes i aggregatets Software- og Montagevejledning.
|

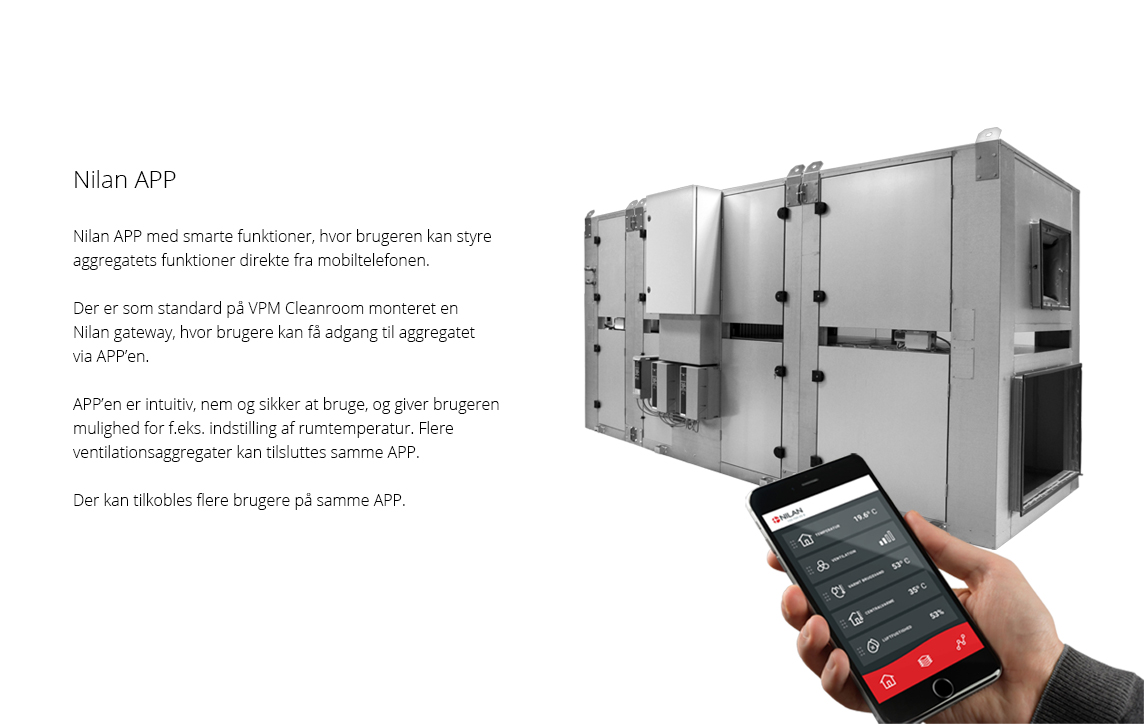

Nilan CTS 6000 gør det muligt at styre og overvåge Nilan erhvervsaggregater online via en computer, uanset hvor i verden man befinder sig i forhold til aggregatet. Ved hjælp af et uge- eller årsprogram kan automatisk drift indstilles blandt andet i forhold til tidspunkter for drift, rumtemperaturer, ventilationshastigheder og alarmer med mere. CTS 6000 sikrer en optimal overvågning af aggregatets driftstilstand, idet alle former for driftsforstyrrelser, alarmer og vedligeholdelsesmeldinger automatisk meldes via e-mail til de rette personer. Derved kan der hurtigt sættes ind over for driftsforstyrrelser, samtidig med at det giver sikkerhed for en optimal vedligeholdelse og planlægning af servicebesøg. Funktioner Fordele Add-on |

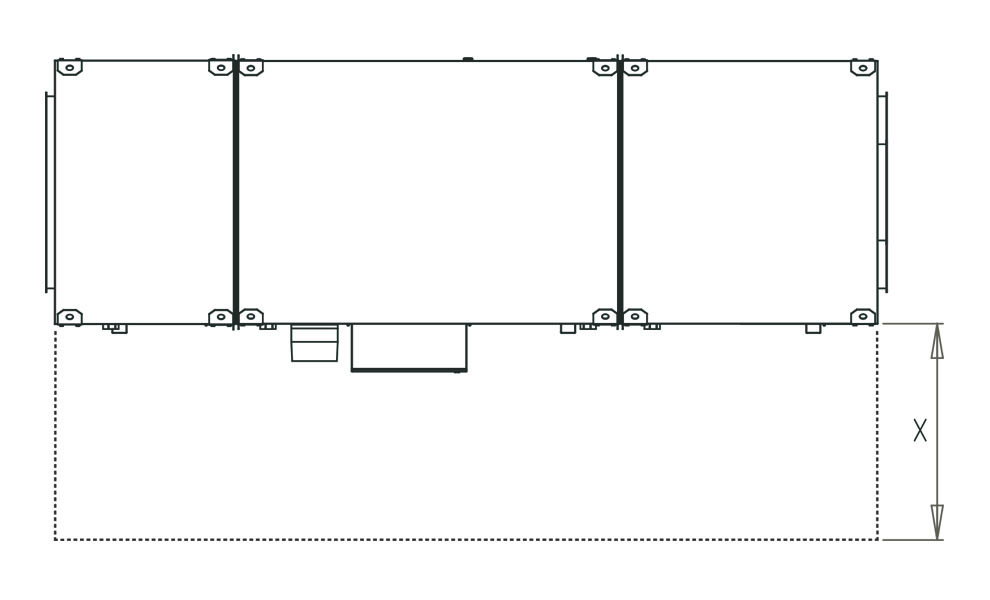

OBS! Der anbefales god friplads foran aggregatet (se skema). Ved opstilling af aggregatet bør der altid tages hensyn til fremtidig service og vedligehold. Det skal være let at udskifte filtre, og det skal være muligt at kunne udskifte ventilatorer eller andre komponenter. Der skal være plads til nemt at kunne rengøre anlægget. Ved rengøring af anlæg kan der løbe vand ud af rengørings- og kondensvandsafløb. Der skal derfor være plads til montering af vandlåse ved kondensvandsafløb samt evt. afspærringshaner ved rengøringsafløb. OBS! Det er vigtigt, at aggregatet opstilles i vater for at opnå et ordentligt afløb fra kondensvandbakken.
OBS! Anbefalet serviceafstand er 1770 mm |
