VPM 3200

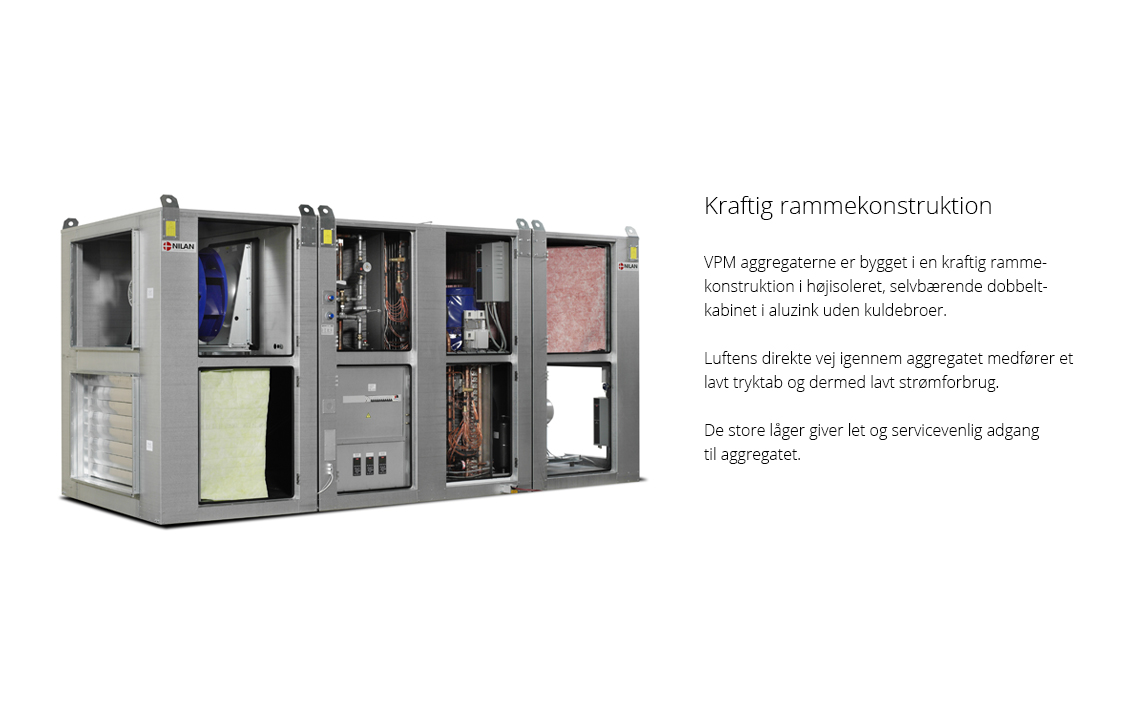

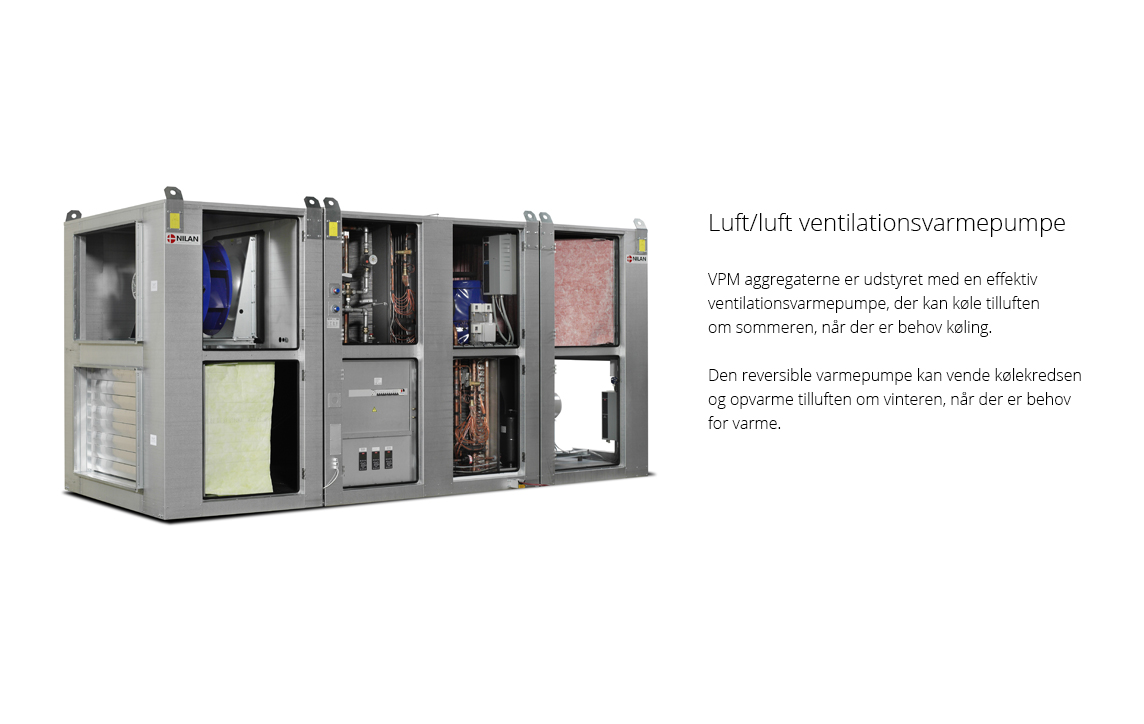

VPM 3200 er et ventilationsaggregat med varmegenvinding via en reversibel varmepumpe, der både kan køle og varme tilluften. Den indbyggede heatpipe øger både køle- og varmeeffekten og sikrer dermed en god COP.

VPM 3200 anvendes til ventilation af større bygninger, hvor der stilles krav til en god luftkvalitet, f.eks. bygninger med lokaler med forurenende luft, der køres med over det centrale ventilationssystem f.eks. restaurantionskøkkener, toiletter og omklædningsrum. Fraluften og tilluften er adskilte og der overføres således ikke partikler imellem dem.

Med en integreret varmepumpe i aggregatet, får man et kompakt aggregat, der ikke tager ret meget plads i bygningen. Samtidig undgår man et eksternt køleaggregat, der skal placeres udenfor på jorden eller på taget.


Luftmængde (se projekteringsdata for SEL/SFP værdi)

Min : 10000 m3/h
Max : 36000 m3/h
Dimensioner (B x D x H) 5470  x 2510 x 2730 mm
Vægt 3970 kg
Pladetype kabinet Aluzink stålplade
Ventilatortype Kammerventilator med B-hjul og omdrejningskonstante EC motorer
Filterklasse Standard posefiltre ISO ePM10 60% (M5) fraluft og ISO ePM1 50% (F7) udeluft
Kanaltilslutninger (H x B) 1000 x 2000 mm
Forsyningsspænding 3 x 400V + N, 50 Hz
Styring CTS CTS 6000
Tæthedsklasse DS/EN 1886 L2
Kompressor Maneurop type: MTZ (faste omdrejninger) / VTZ (variable omdrejninger) - konfigurationsafhængigt
Kølemiddel heatpipe R 744 (CO2) / 2 x 5 x 2,6 kg
Kølemiddel kølekreds R 407 C / 45 kg
Kondensator/fordamper (HxB) 1260 x 2080 mm
Kondenseringskapacitet 13,5 l/h (25 °C / 70% RH, nominel luftmængde)
Kondensafløb PVC Ø 32 x 1,5 mm

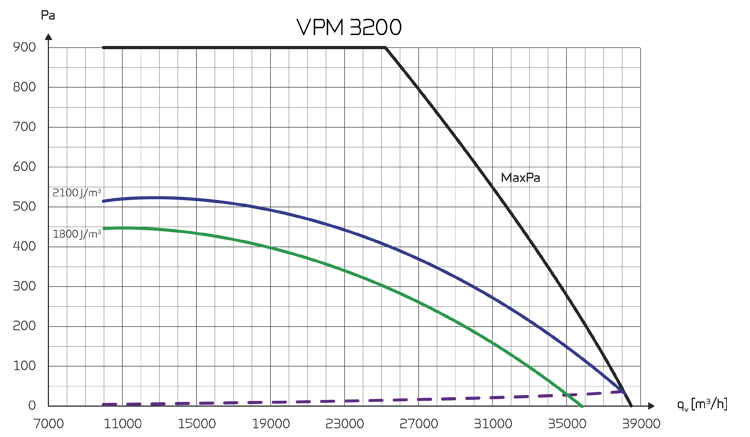

Kapacitet

Max Pa kapacitet af standardaggregat, Pt ext som funktion af qv under hensyntagen til SFP-værdierne.

SFP-værdier iht. EN 13053 er for standardaggregat med ISO ePM10 >60% (M5) og ISO ePM1 50% (F7) filtre og uden varmeflade.

OBS! SFP-værdierne er målt og angivet som en samlet værdi for begge ventilatorer.

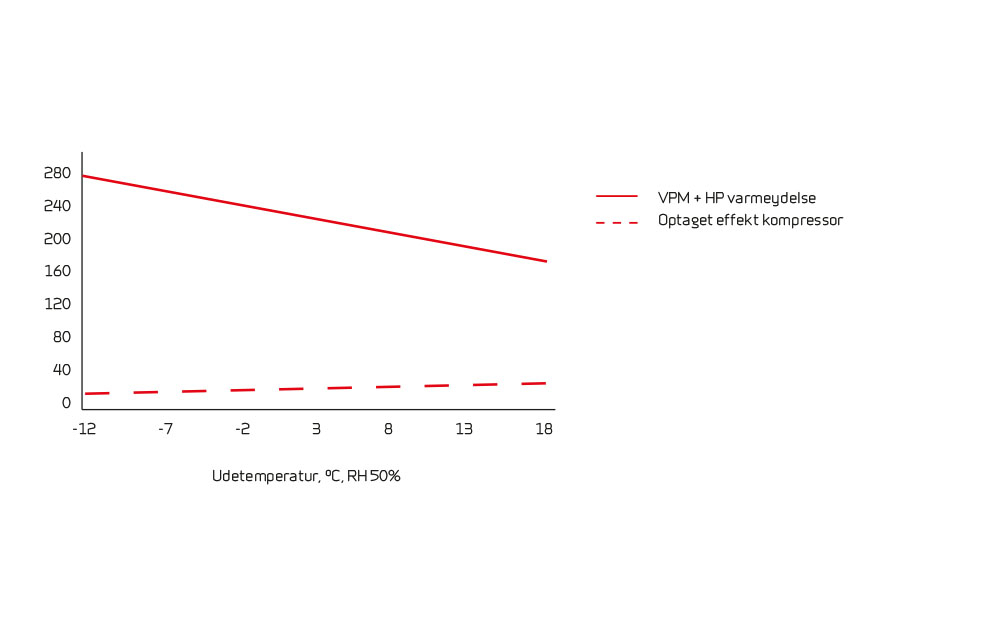

Varmeeffekt

Varmeeffekten er baseret på en udsugningstemperatur på 20 °C, og nomimel luftmængde på 32.000 m3/h.

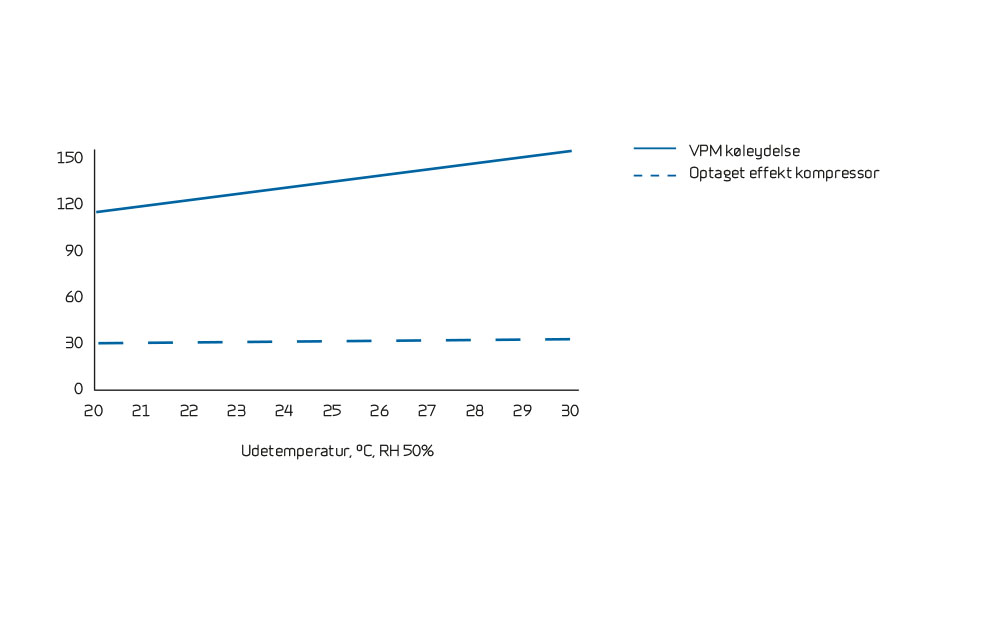

Køleeffekt

Køleeffekten er baseret på en udsugningstemperatur på 25 °C/50% RH, og nomimel luftmængde på 32.000 m3/h.

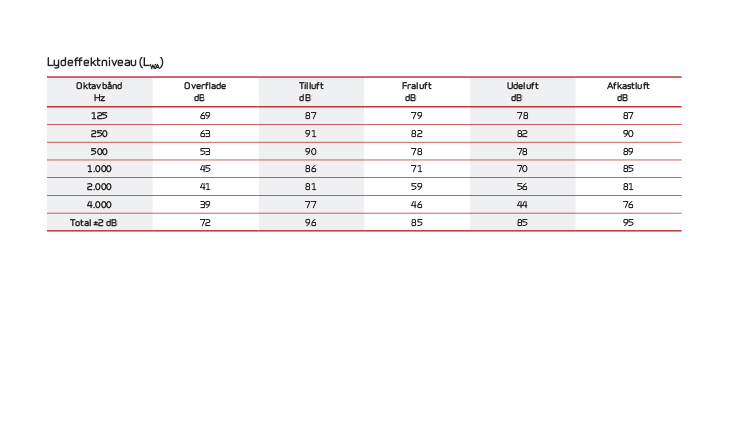

Lyddata

Lyddata er for qv = 32.000 m3/h og Pt ext = 250 Pa i henhold til EN 9614-2 for overflade og EN 5136 for kanaler.

Lydeffektniveauet LWA falder med faldende luftmængde og faldende modtryk.

Lydtryksniveauet LpA i en given afstand vil afhænge af de akustiske forhold pa installationsstedet.

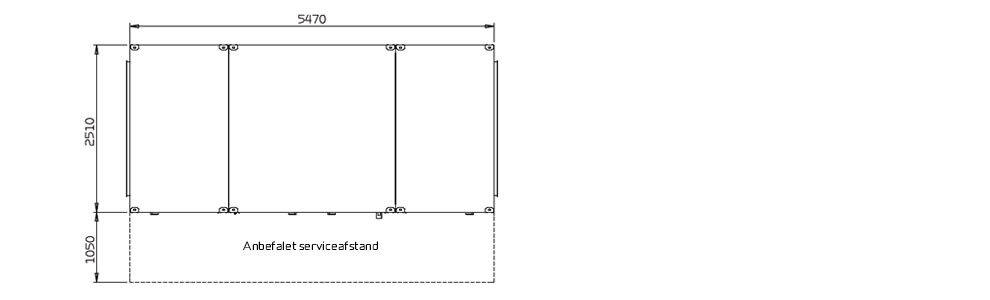

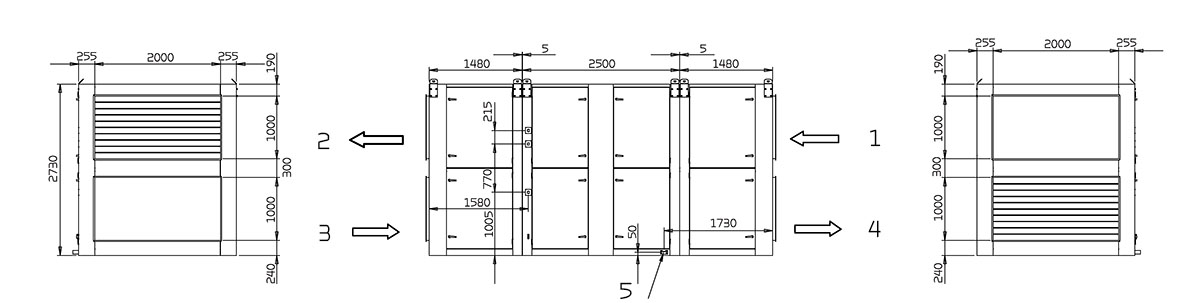

Målskitse for VPM 3200:

Tilslutninger
1:  Udeluft
2:  Tilluft
3:  Fraluft
4:  Afkastluft
5: Kondensafløb

OBS! Der anbefales god friplads foran aggregatet. Ved opstilling af aggregatet bør der altid tages hensyn til fremtidig service og vedligehold. Det skal være let at udskifte filtre, og det skal være muligt at kunne udskifte ventilatorer eller andre komponenter. Der skal være plads til nemt at kunne rengøre anlægget. Ved rengøring af anlæg kan der løbe vand ud af rengørings- og kondensvandsafløb. Der skal derfor være plads til montering af vandlåse ved kondensvandsafløb samt evt. afspærringshaner ved rengøringsafløb.

OBS! Det er vigtigt, at aggregatet opstilles i vater for at opnå et ordentligt afløb fra kondensvandbakken.

OBS! Aggregatet er støj- og vibrationssvagt, men der bør alligevel tages højde for eventuelle vibrationer, der kan forplante sig fra aggregatet ud i de enkelte bygningsdele. For at skabe adskillelse mellem aggregat og underlag anbefales det derfor at montere vibrationsdæmpere under aggregatet. Til øvrige bygningsdele og fast inventar bør der være ca. 10 mm afstand.
