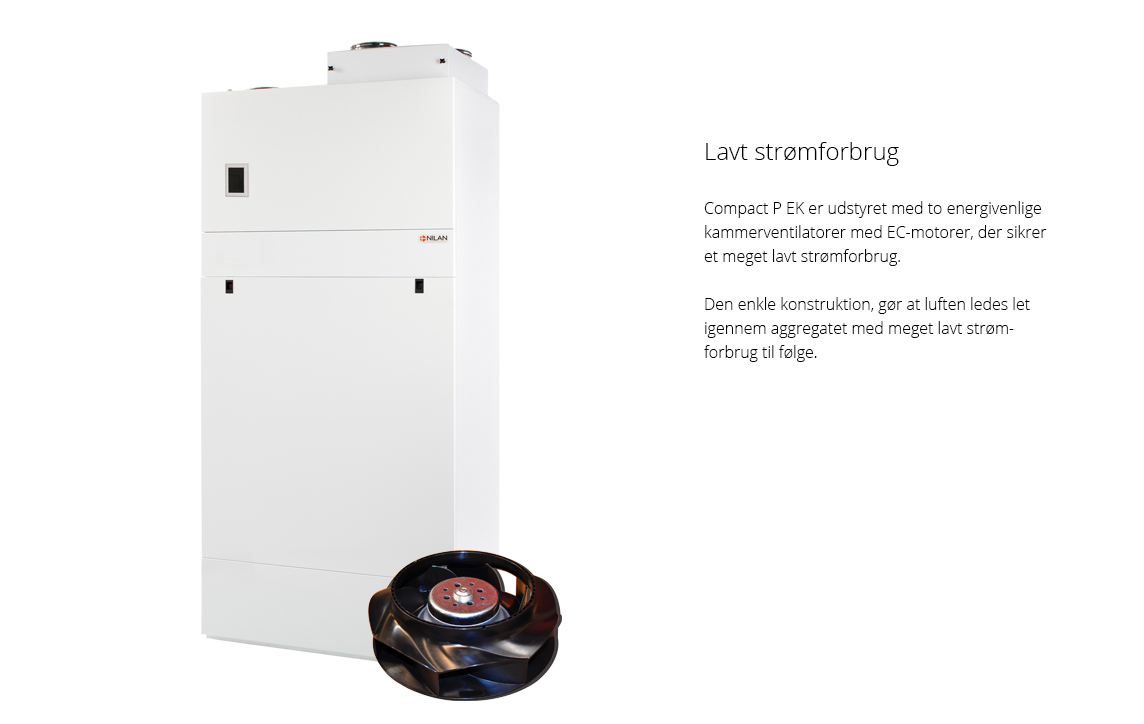

Compact P EK
Compact P EK er et multiaggregat med tre installationer samlet i en kompakt installation, beregnet til lidt mindre huse med et ventilationsbehov op til 275 m3/h. De tre installationer er ventilation af boligen, produktion af varmt brugsvand samt rumopvarmning i boligen via el.
En fordel ved at samle disse tre installationer i én installation, er ud over en stor pladsbesparelse i teknikrummet, at der ikke skal graves jordslanger ned eller installeres en udeluft-varmepumpe, som ved traditionelle opvarmningsløsninger med en varmepumpe. Det gør installationen nemmere og billigere.
El-opvarmning er en god løsning, hvis huset er meget tæt og derfor ikke skal bruge så meget energi på opvarmning, som f.eks. er tilfældet ved Passiv-huse. Dog skal der undersøges om lovgivningen tillader el-opvarmning.
Luftmængde (se projekteringsdata for SEL/SFP værdi)
Min : 50 m3/hMax : 275 m3/h
Husets "hjerte og lunger"
Compact P er et utraditionelt ventilationsaggregat, der i modsætning til andre ventilationsaggregater genvinder varmen i fraluften 100%. Via modstrømsveksleren genvindes op til 95% af energien i fraluften til opvarmning af udeluften. Den resterende energi udnyttes af den indbyggede varmepumpe til at producere det varme brugsvand.
Compact P EK har desuden en indbygget el-kedel, der kan opvarme boligen via el i et vandbåren centralvarmesystem.

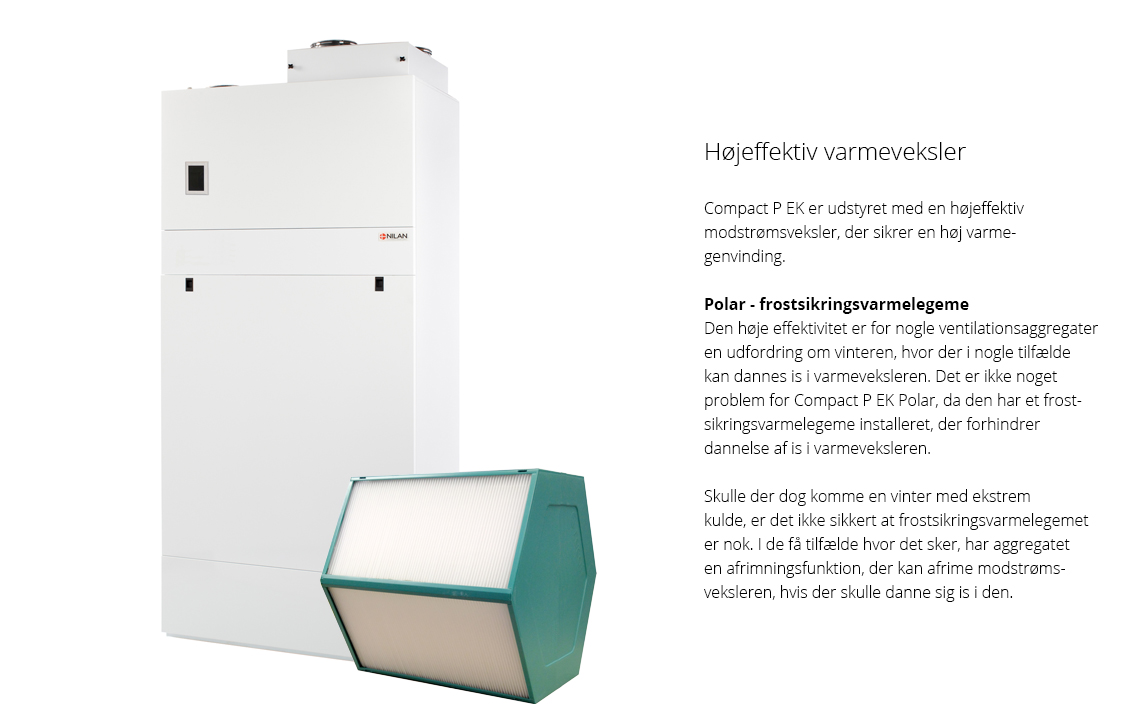

Passiv varmegenvindingDen passive varmegenvinding foregår via en effektiv modstrømsveksler med en høj temperaturvirkningsgrad helt op til 95%. Udeluften opvarmes af fraluften (udsugningen) og sikrer at ventilationen medfører et minimalt varmetab. På grund af den høje varmegenvinding, kan der dannes is i veksleren om vinteren. Styringen har en effektiv afrimningsfunktion, der afrimer veksleren, hvis der dannes is. Alternativt kan man bestille Compact P som en Polar model, med indbygget frostsikringsforvarmelegeme. Det sikrer, at der ikke dannes is i veksleren og giver fuld varmegenvinding hele vinteren. |
 |
Passiv og aktiv varmegenvindingNår den integrerede varmepumpe i ventilationsdelen ikke producerer varmt brugsvand, kan den opvarme tilluften yderligere samt dermed bidrage til opvarmning af boligen. Det sker kun, hvis indetemperaturen eller tillufttemperaturen er lavere end ønsket. Når varmepumpen opvarmer tilluften, sker der samtidig en lille opvarmning af det varme brugsvand. Temperaturen kan derfor godt komme over indstillingen på den ønskede varmtvandstemperatur. |
 |
Varmt brugsvandDen energi, der er tilbage i fraluften efter modstrømsveksleren, anvendes af den integrerede varmepumpe til at producere varmt brugsvand. Der er en softwaremæssig skoldningssikring på 60 °C, hvilket betyder at temperaturen i varmtvandsbeholderen ikke kommer derover. Er der et stort varmtvandsbehov, anbefaler vi, at man monterer en fysisk skoldningssikring under varmtvandsbeholderen, således temperaturen i varmtvandsbeholderen kan hæves til 90 °C. Compact P kan bestilles med solspiral i varmtvandsbeholderen. Er der et ekstra stort behov for varmt brugsvand, kan opvarmningen suppleres via solspiralen. Der kan tilsluttes energikilder som f.eks. solfanger eller fjernvarme, der kan hjælpe med at opvarme det varme brugsvand. Legionella bekæmpelse |
 |

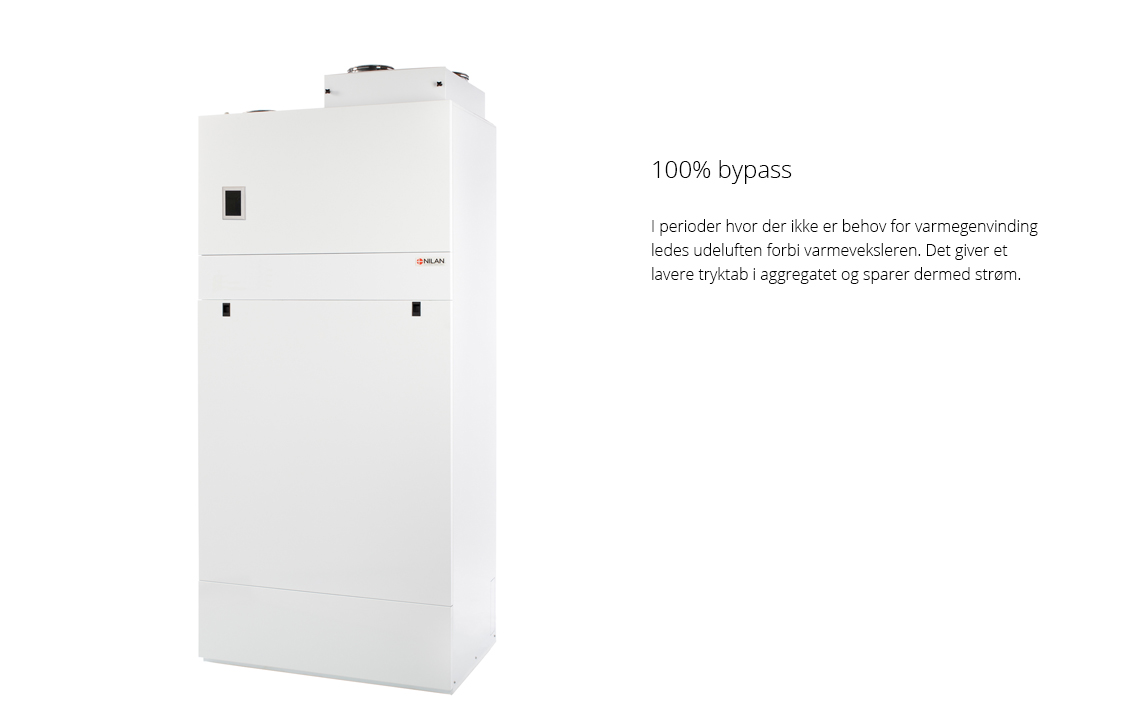

100% bypass funktionNår aggregatet er i sommerdrift, hvilket vil sige at udetemperaturen er over 14 °C, vil aggregatet forsøge at køle indeluften, hvis indetemperaturen bliver for høj ifølge indstillede værdier. Hvis udeluften er køligere end indeluften vil aggregatets bypass åbne og lede udeluften forbi varmeveksleren, så den ikke opvarmes af udsugningsluften og dermed være med til at holde temperaturen nede i boligen. Hvis udeluften er varmere en indeluften vil bypass lukkes og udeluften føres igennem varmeveksleren, der i denne driftsform vil kølegenvinde, hvilket vil sige, at den anvender den køligere indeluft til at køle udeluften med. NB! Når ventilationsdelen er i køledrift, vil den stoppe for el-kedlen, så de ikke modarbejder hinanden. Ønsker man stadigvæk at have varme på gulvet i badeværelset, kan man indstille el-kedlen til at acceptere modsatrettet drift. På den måde vil el-kedlen opvarme boligen, hvis telestaterne i gulvvarmen kalder på varme, selvom ventilationsdelen er i køledrift. |
 |
Aktiv kølingVarmepumpen i ventilationsdelen er reversibel, hvilket vil sige, at den både kan opvarme tilluften, men kan også køle tilluften. Når aggregatet er i sommerdrift, hvilket vil sige at udetemperaturen er over 14 °C, vil aggregatet forsøge at køle indeluften, hvis indetemperaturen bliver for høj ifølge indstillede værdier. Først vil aggregatet forsøge at køle via bypass funktionen, men hvis det ikke er nok, vil den begynde at køle aktivt via varmepumpen. Det kræver at aktiv kølefunktion er aktiveret, da det jo koster strøm. Men energien er ikke spildt, da den varme der trækkes ud af tilluften, afsættes i varmtvandsbeholderen. Er der behov for megen køling, anbefales det at montere en skoldningssikring under varmtvandsbeholderen. Dermed kan maks. temperaturen i varmtvandsbeholderen stilles fra 60 °C til 80 °C. |
 |
El-kedelCompact P EK har en indbygget el-kedel, der kan tilsluttes et vandbåret centralvarmesystem, og dermed opvarme boligen via el. El-kedlen tilsluttes husets centralvarmestyring, der giver signal om, at der er behov for varme i huset. Signalet kommer typisk fra termostater, der er placeret i de enkelte rum og når de kalder på varme, opvarmer el-kedlen huset. NB! Når ventilationsdelen er i køledrift, vil den stoppe for el-kedlen, så de ikke modarbejder hinanden. Ønsker man stadigvæk at have varme på gulvet i badeværelset, kan man indstille el-kedlen til at acceptere modsatrettet drift. På den måde vil el-kedlen opvarme boligen, hvis telestaterne i gulvvarmen kalder på varme, selvom ventilationsdelen er i køledrift.
|
 |
Compact P
EK 3 kW (El-kedel delen)
EK 6 kW (El-kedel delen)
EK 9 kW (El-kedel delen)
|

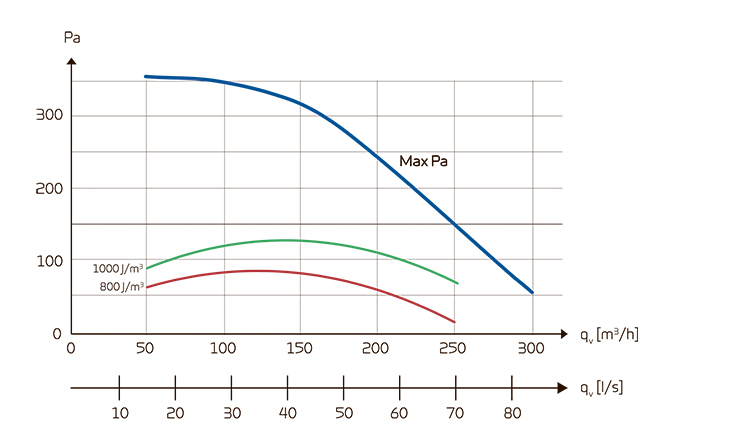

KapacitetKapacitet af standardaggregat som funktion af qv og Pt ext. Testet i henhold til EN13141-7 med standardfiltre ISO 16890 Coarse 75% (G4) og uden eftervarmeflade. SEL-værdier indeholder aggregatets samlede elforbrug ekskl. styring. Konverteringsfaktor: J/m3 : 3600 = W/m3/h. OBS! SEL-værdierne er målt og angivet som en samlet værdi for begge ventilatorer. |
 |

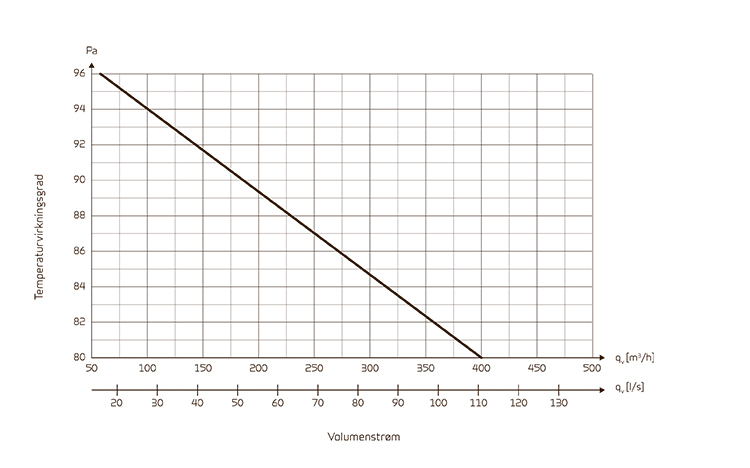

TemperaturvirkningsgradTemperaturvirkningsgrad for standardaggregat med modstrømsveksler. Testet i henhold til EN13141-7, tør virkningsgrad. NB! Temperaturvirkningsgraden er for modstrømsveksleren alene (uden varmepumpedrift) |
 |
COP luft/luftVarmeeffektfaktor COP indblæsningsluft som funktion af udetemperatur [ºC] og volumenstrøm qv [m3/h] i henhold til EN14511 ved en fralufttemperatur på 21 ºC. NB! COP i henhold til EN14511 er udregnet for varmepumpe og modstrømsveksler samlet. |
 |
Varmeeffekt indblæsningVarmeeffekt Qc [W] som funktion af volumenstrøm qv [m3/h] og udelufttemperatur [ºC] fraluft = 21 ºC, i henhold til EN14511. Varmeeffekt er det bidrag til rumopvarmningen som friskluften tilføres gennem Compact P til indblæsningsluften. Ventilationstabet er den varmeeffekt, der tabes uden varmegenvinding ved den givne volumenstrømsluft. Ventilationstab: - - - - - - - - - - - - |
 |
TappevandTappevolumen i liter Vmax [L] fra Compact P beholder som funktion af tappetemperatur [ºC] og beholder temperatur ved 40, 50 og 60 ºC. |
 |

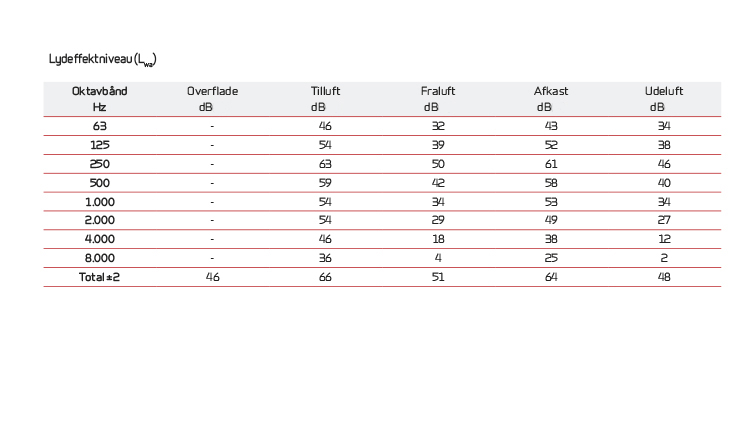

LyddataLyddata er for qv = 210 m3/h og Pt ext = 100 Pa iht. EN 9614-2 for overflade og EN 5136 for kanaler. Lydeffektniveauet LWA falder med faldende luftmængde og faldende modtryk. Lydtryksniveauet LpA i 1 m fra aggregatet.
|
 |
1: Udeluft |

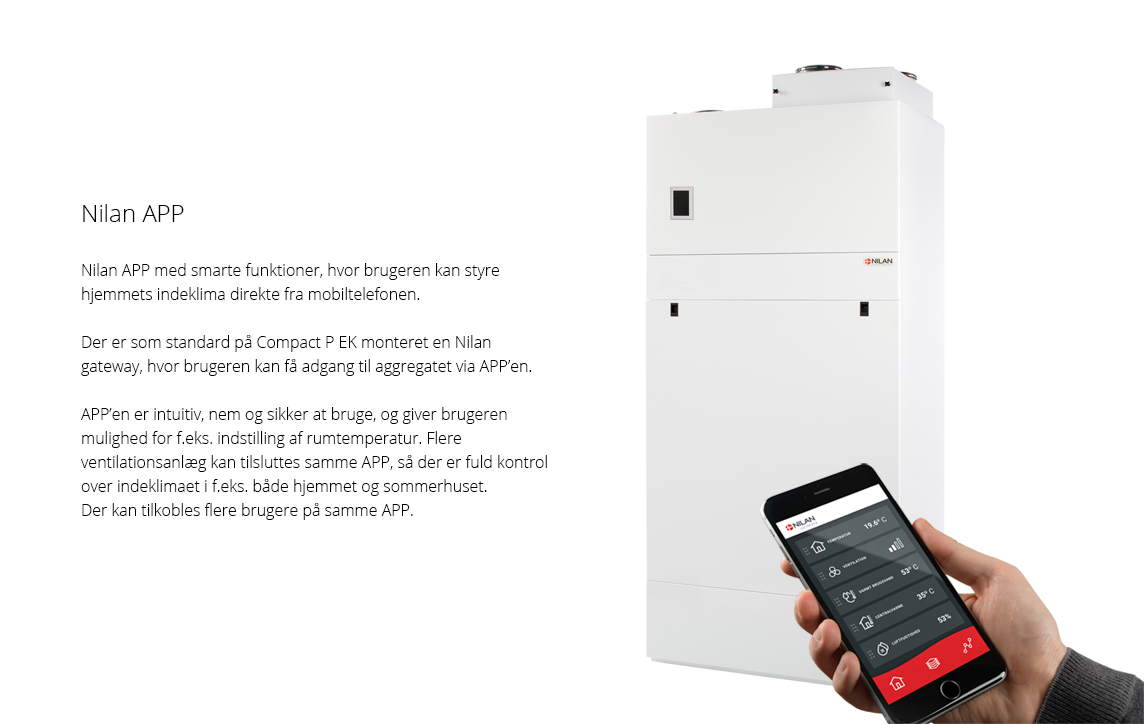

CTS602 styringen er en avanceret styring med mange indstillingsmuligheder. Styringen leveres fra fabrikken med en grundindstilling der kan tilpasses de driftsmæssige ønsker og krav, for at opnå en optimal drift og udnyttelse af aggregatet. HMI Touch panelet giver et godt overblik over aggregatets aktuelle drift, og har en menu-struktur, der er let at finde rundt i for både bruger og installatør. Ekstern kommunikation CTS602 styringen har en åben Modbus RS485 protokol, der kan bruges til at kommunikere med via eksterne CTS systemer. Modbus forbindelsen bruges f.eks. til Schneiders IHC eller KNX system.
Yderligere informationer om alle funktionerne findes i aggregatets Software- og Montagevejledning.
|

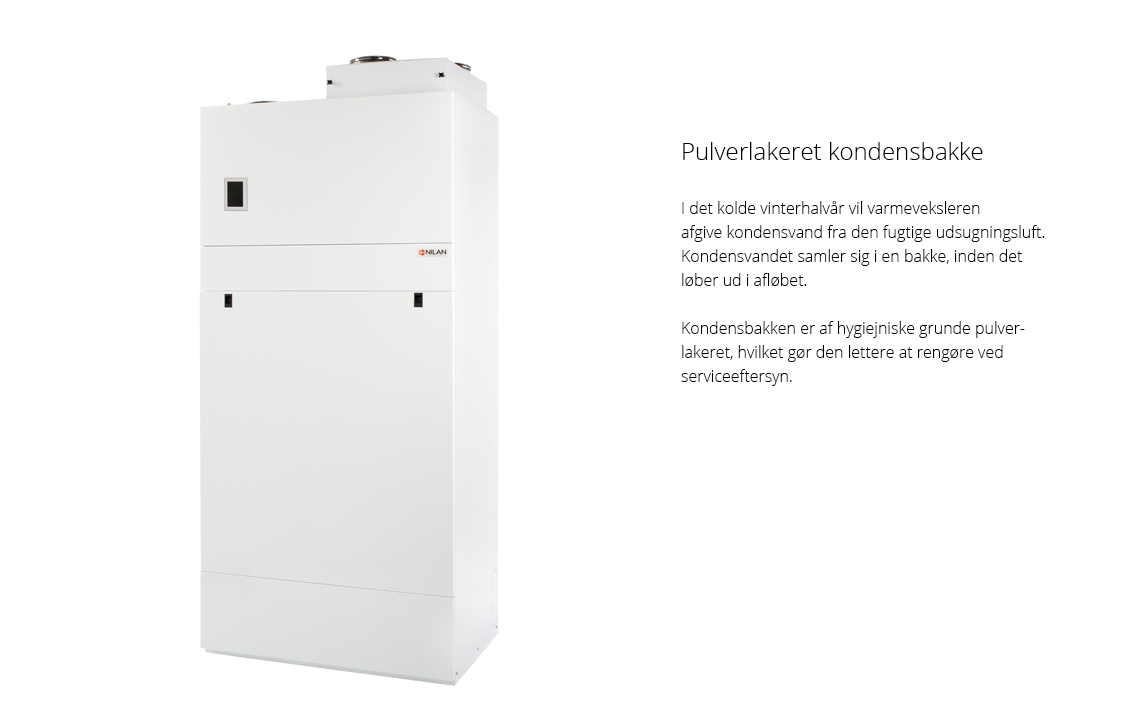

OBS! Ved opstilling af aggregatet bør der altid tages hensyn til fremtidig service og vedligehold. Der anbefales en minimum friplads foran aggregatet på 60 cm. Det skal være let at udskifte filtre og f.eks. skal det være muligt at kunne tage veksleren ud, udskifte ventilator eller andre komponenter. Derfor anbefales det også at forbinde aggregatet med kanalsystemet via fleksible forbindelser. OBS! Der er vigtigt, at aggregatet opstilles i vater for at opnå et ordentligt afløb fra kondensvandsbakken.
|
