Comfort 1200

Comfort 1200 er et ventilationsaggregat med varmegenvinding, der ofte anvendes til central boligventilation, samt ventilation af skoler, kontorer og erhvervslokaler.

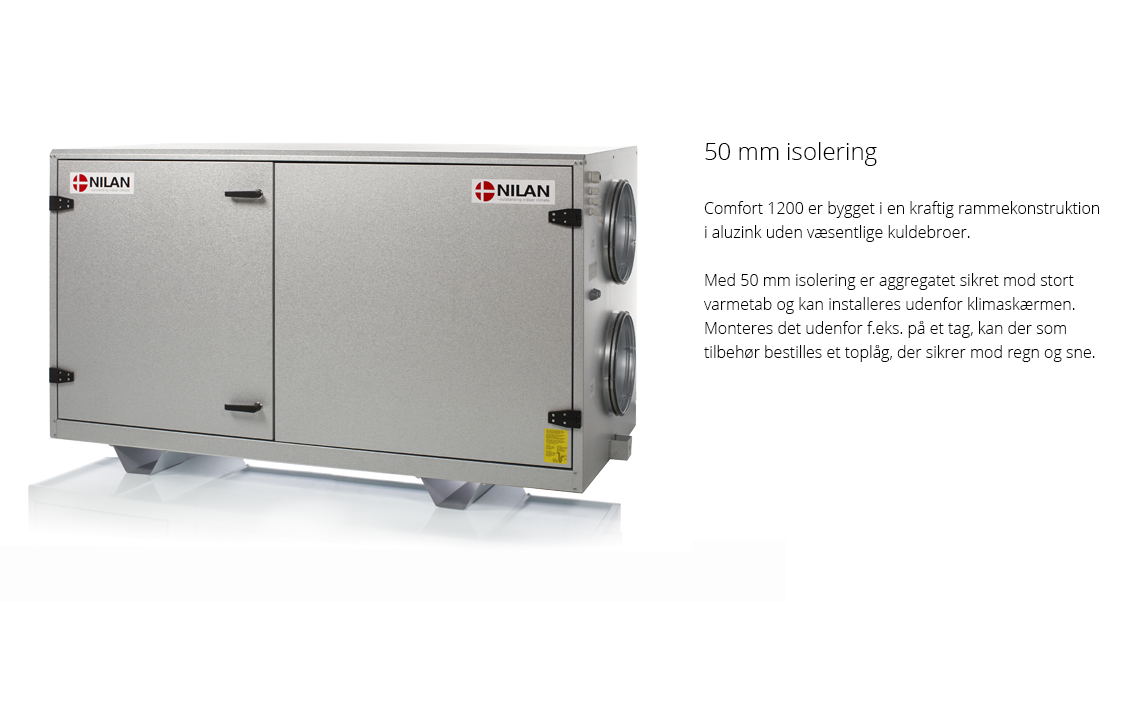

Aggregatet kan bestilles som venstre eller højre model og på grund af den gode isolering kan det installeres uden for klimaskærmen. Skal det installeres udenfor kan der bestilles et toplåg til beskyttelse mod regn og sne.

Hver eneste komponent er omhyggeligt udvalgt med henblik på uovertruffen kvalitet, og alle komponenter bliver testet igennem hele produktionsprocessen, ligesom de færdige aggregater testes, inden de forlader fabrikken. Kvalitetskontrollen afspejler vores høje standarder, der giver et produkt, der holder i mange år.


Luftmængde (se projekteringsdata for SEL/SFP værdi)

Min : 400 m3/h
Max : 1525 m3/h
Dimensioner (B x D x H) 1817 x 825 x 970 mm
Vægt 230 kg
Pladetype kabinet Aluzink stålplade

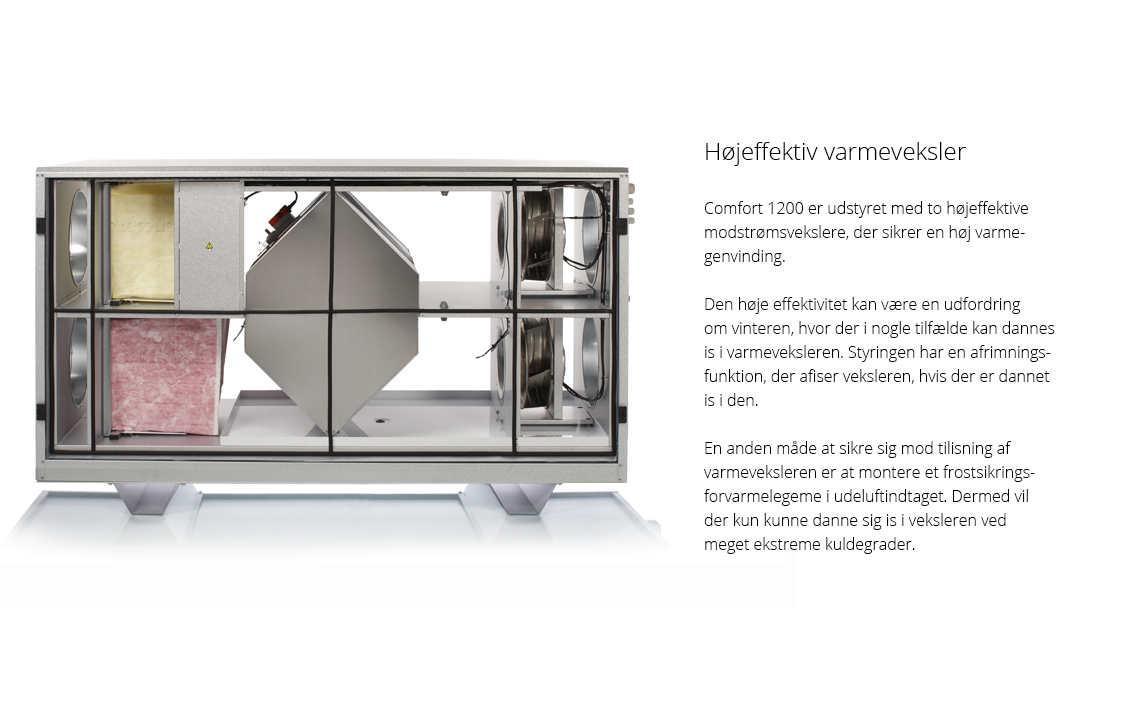

Varmevekslertype Modstrømsveksler i søvandsbestandigt aluminium

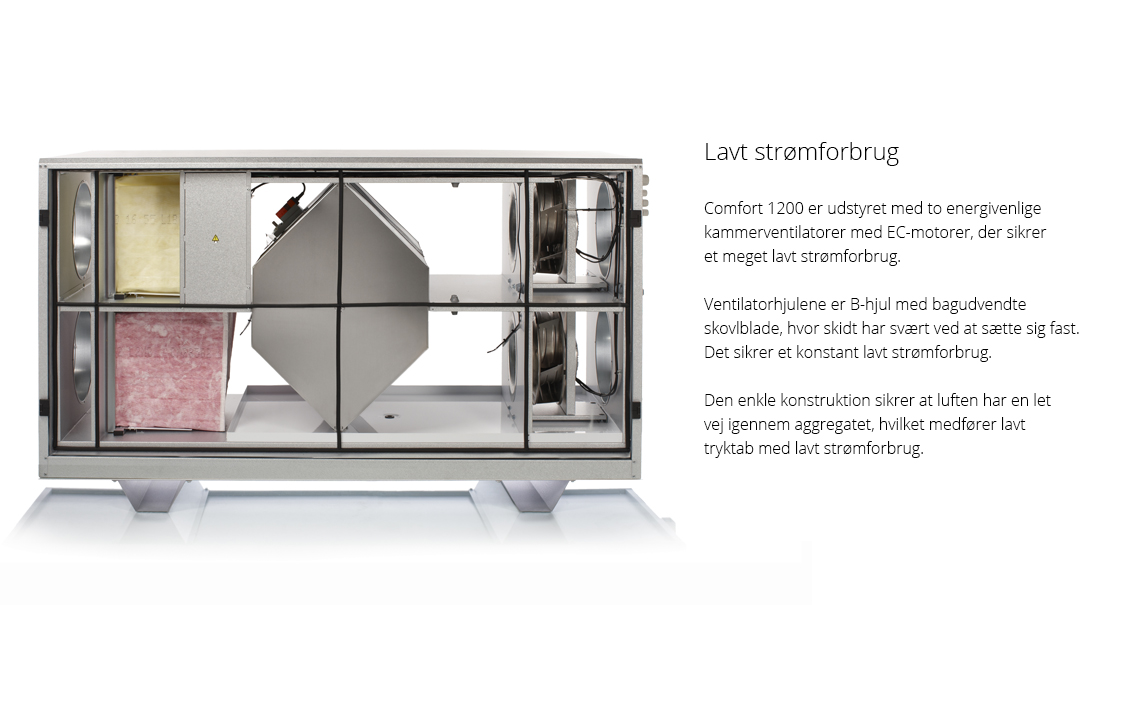

Ventilatortype Kammerventilator med B-hjul og omdrejningskonstante EC motorer

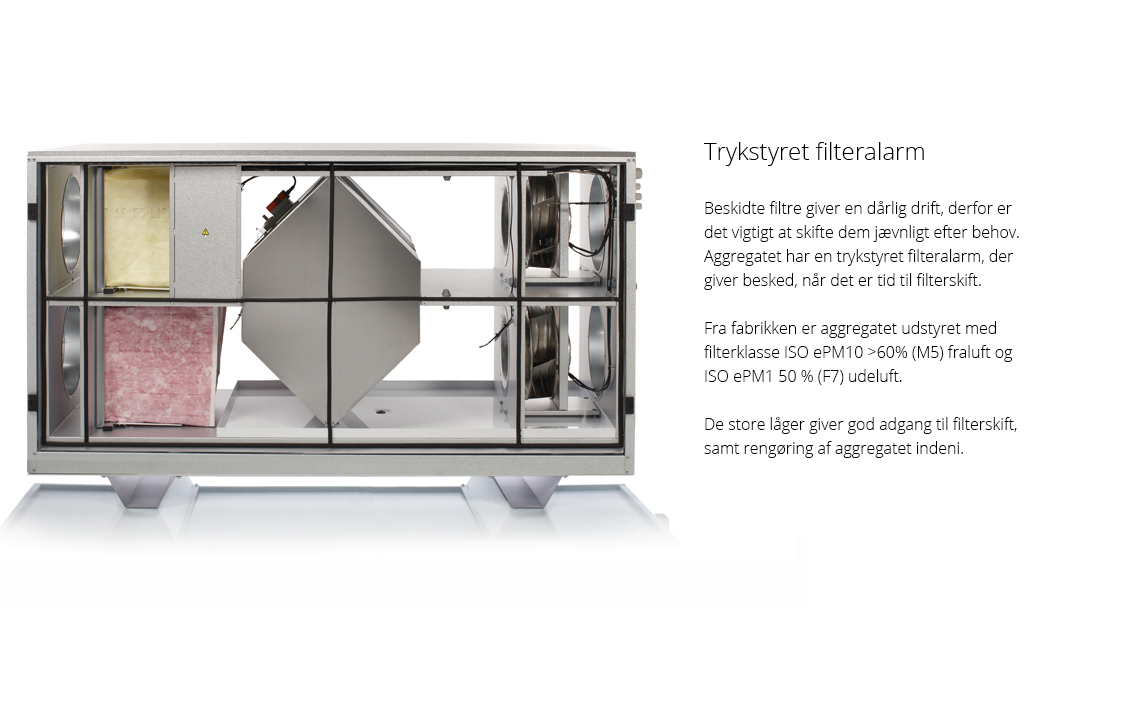

Filterklasse Standard posefiltre ISO ePM10 60% (M5) fraluft og ISO ePM1 50% (F7) udeluft
Kanaltilslutninger Ø 315 mm
Kondensafløb PVC Ø 20 x 1,5 mm
Forsyningsspænding 230V 50/60 Hz
Maks. optaget effekt 500 W / 13 A
Standby effektforbrug 4 W
Tæthedsklasse IP31
Ekstern lækage undertryk < 1,45% (*1)
Ekstern lækage overtryk < 2,14% (*2)
Intern lækage < 2,90% (*3)


*1 - Testet i henhold til EN13141-7 ved 250 Pa
*2 - Testet i henhold til EN13141-7 ved 100 Pa
*2 - Testet i henhold til EN13242-7 ved 100 Pa

Motor og motorstyring

Motortype EC-motor
Motorklasse iht. IEC 60034-30 IE3 (Premium efficiency)
Spænding indgang 1 x 230 V
Overstrømsbeskyttelse Indbygget
Styresignal 0 - 10 V
Medietemperatur (luft) -20 / +40 ºC
Omgivelsestemperatur -20 / +40 ºC

Kapacitet

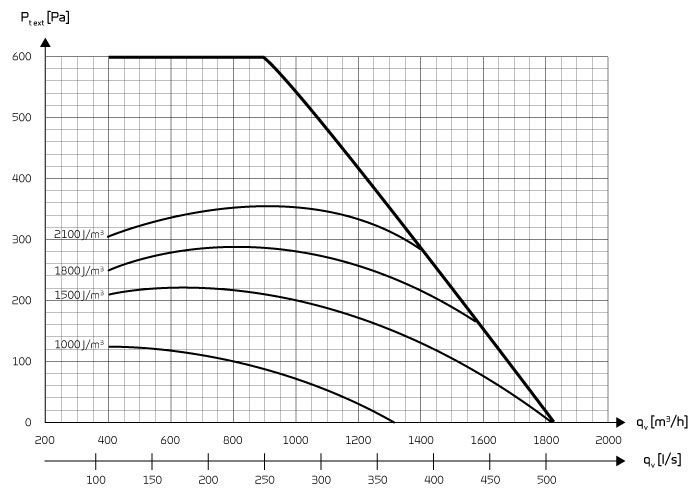

Kapacitet af standardaggregat som funktion af qv og Pt ext.

Testet i henhold til EN 13141-7 med standardfiltre ISO ePM10 60% (M5) filter i afkast samt ISO ePM1 50% (F7) filter i udeluft og uden eftervarmeflade.

SFP-værdier indeholder aggregatets samlede elforbrug ekskl. styring.

Konverteringsfaktor: J/m3 : 3600 = W/m3/h

OBS! SFP-værdierne er målt og angivet som en samlet værdi for begge ventilatorer.

Temperaturvirkningsgrad

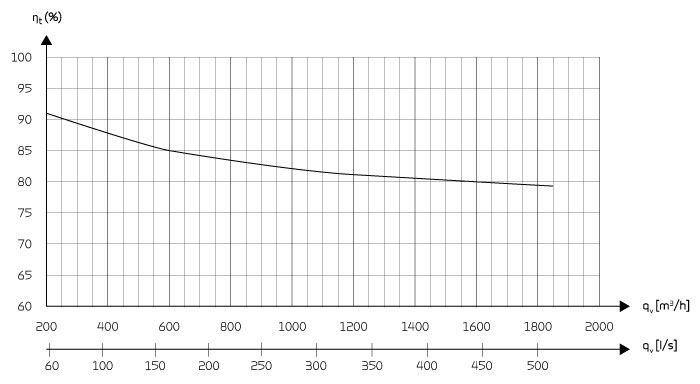

Temperaturvirkningsgrad for standardaggregat med modstrømsveksler.

Testet i henhold til EN 308, tør virkningsgrad.

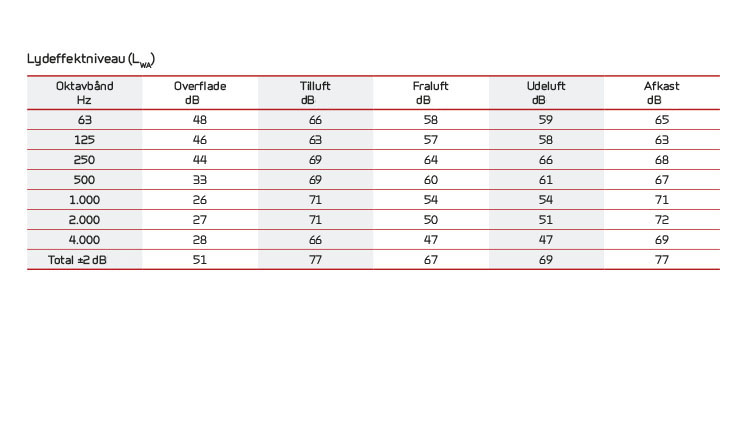

Lyddata

Lyddata er for qv = 1200 m3/h og Pt ext = 250 Pa i henhold til EN 9614-2 for overflade og EN 5136 for kanaler.

Lydeffektniveauet LWA falder med faldende luftmængde og faldende modtryk.

Lydtryksniveauet LpA i 1 m fra aggregat.

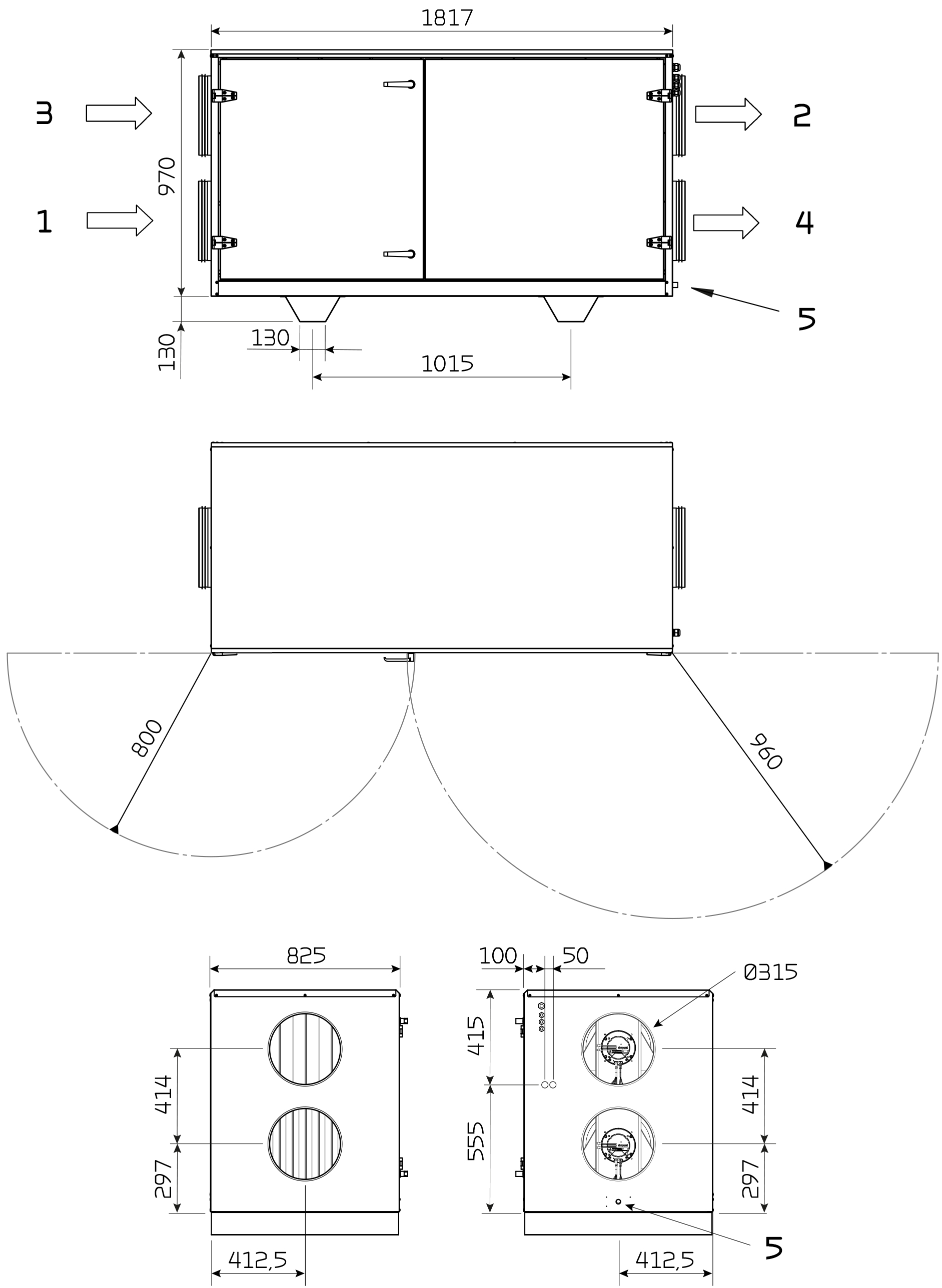

Målskitse af Comfort 1200 højre model (tilluft højre side)

1: Udeluft
2: Tilluft (indblæsning)
3: Fraluft (udsugning)
4: Afkastluft
5: Kondensafløb

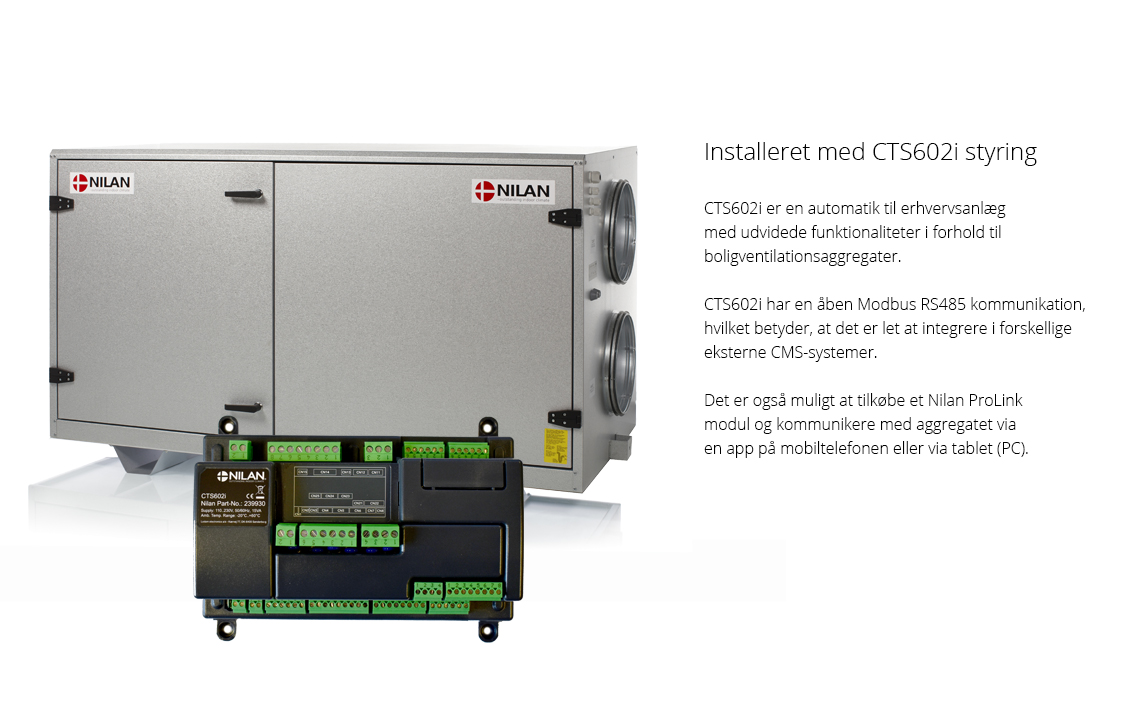

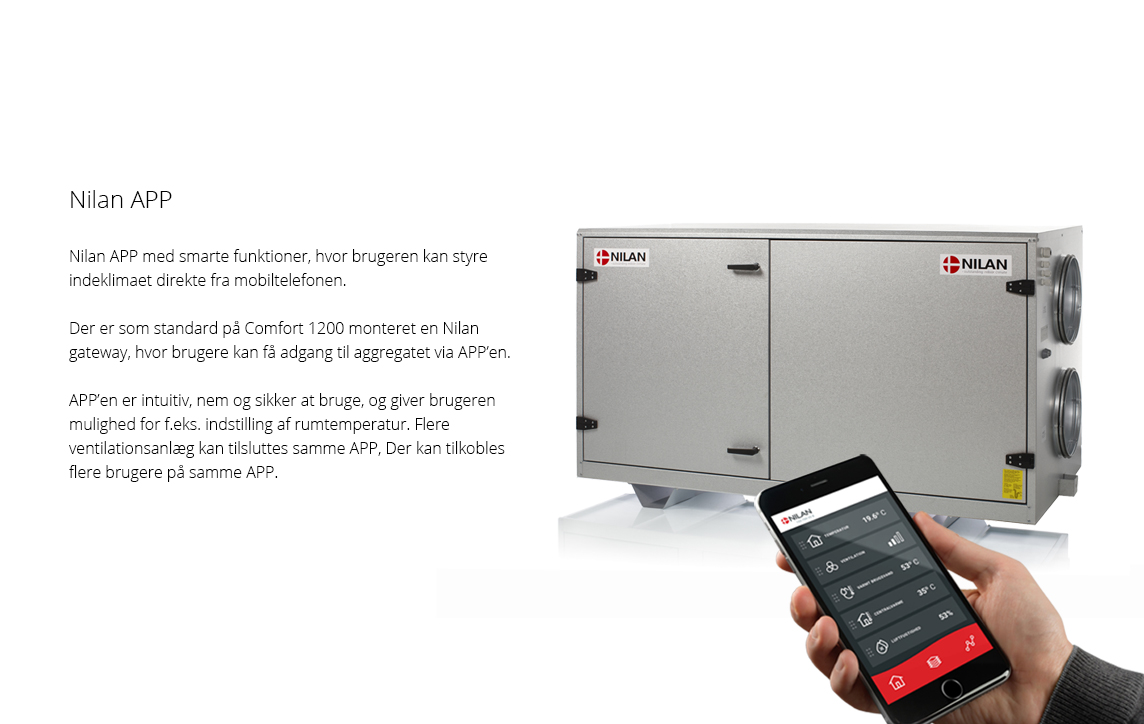

CTS602i styringen er en avanceret styring til erhvervsanlæg med mange indstillingsmuligheder. Styringen leveres fra fabrikken med en grundindstilling der kan tilpasses de driftsmæssige ønsker og krav, for at opnå en optimal drift og udnyttelse af aggregatet.

HMI Touch panelet giver et godt overblik over aggregatets aktuelle drift, og har en menu-struktur, der er let at finde rundt i for både bruger og installatør. Det er muligt at vælge mellem 2 forskellige forsidebilleder til hovedskærmen.

Ekstern kommunikation
CTS602i styringen har en åben Modbus RS485 protokol, der kan bruges til at kommunikere med via eksterne CTS systemer.

Funktionsoversigt   +Standard
-Tilbehør
Alarmer Beskrivelse af fejl ved alarmer. Alarmlog med de 16 seneste alarmer +
Fælles alarm CTS602 styringen har et udgangssignal, der aktiveres i tilfælde af en alarm, og kan f.eks. tilsluttes ekstern automatik
Filtervagt Tidstyret filteralarm indstillelig til 30/90/180/360 dage. +
Datavisning En oversigt over den aktuelle drift med f.eks. temperaturer, ventilator hastighed osv. +
Ugeprogram CTS602 styringen er udstyret med 3 ugeprogrammer der kan indstilles individuelt (fabriksindstilling off) +
Fugtstyring Giver mulighed for højere eller lavere ventilation ved høj/lav luftfugtighed -
Luftkvalitet Giver mulighed for at justere ventilationen efter luftens CO2-niveau. -
Vinter lav Forebyg lav fugtighed i boligen, ved at aktivere lav ventilation ved lave udetemperatur +
Temperaturregulering Mulighed for at styre aggregatets drift afhængig af rumtemperaturen +

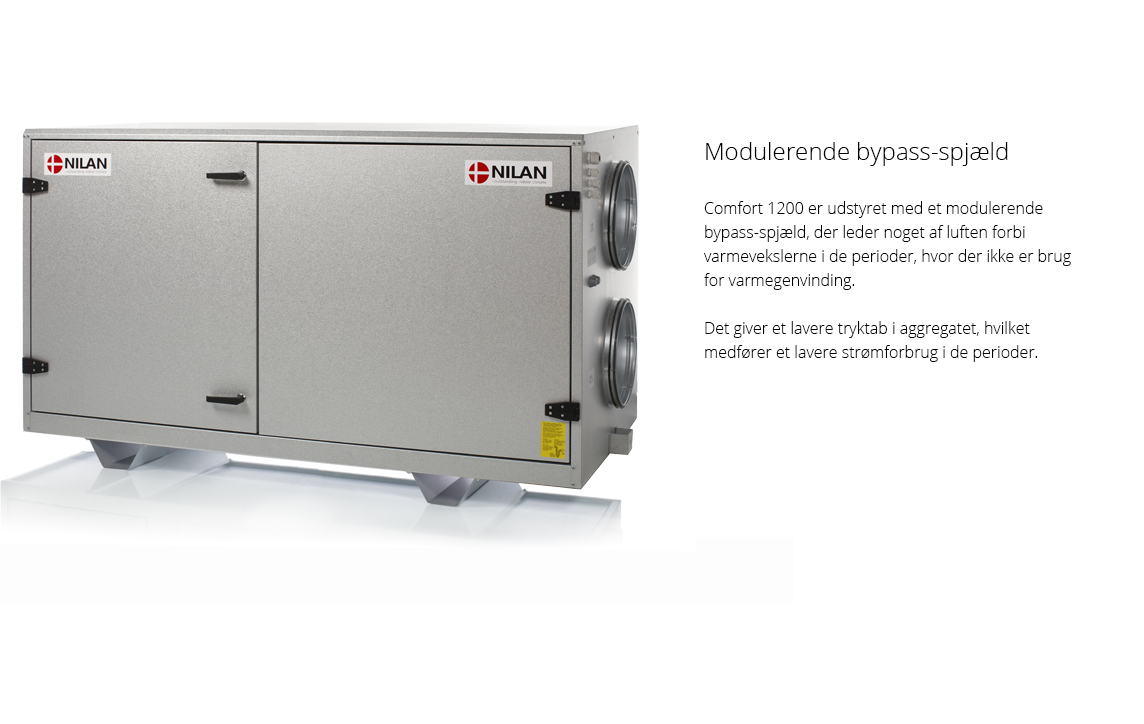

Sommer-/vinterdrift Aggregatet kan indstilles efter sommer- og vinterdrift
Sprog Der kan vælges mellem mere end 10 sprog i betjeningspanelet +
Brugerniveauer Menuen i betjeningspanelet er inddelt i 3 brugerniveauer: Bruger/Installatør/Fabrik +
Brugervalg 1 Giver mulighed for at overstyre driftstilstanden via et eksternt potentialfrit signal +
El-eftervarmeflade Med en el-eftervarmeflade kan tillufttemperaturen styres og aggregatet kan hjælpe med at opvarme boligen -

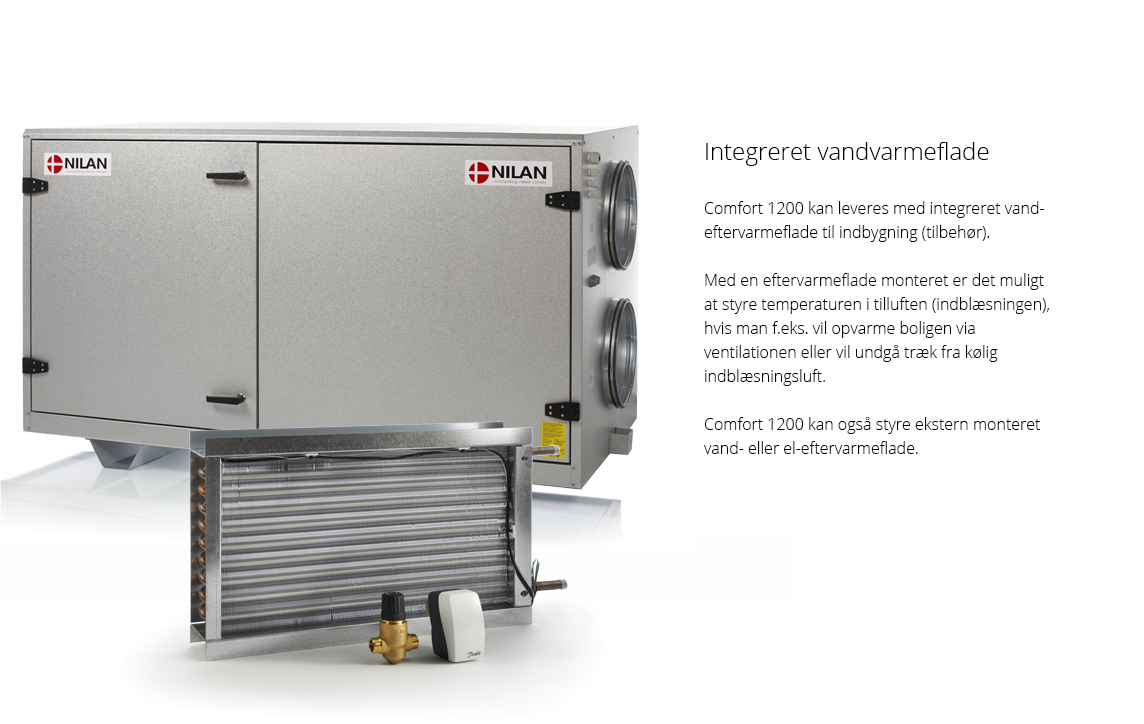

Vand-eftervarmeflade Med en vand-eftervarmeflade kan tillufttemperaturen styres og aggregatet kan hjælpe med at opvarme boligen -
Frostsikring For at beskytte eventuel vandvarmeflade for frostsprængning, standses aggregatet og komme med en alarm, hvis temperaturen i vand-eftervarmefladen bliver for lav -
Luftskifte Trinløs indstilling af fire ventilationstrin. Tilluft og fraluft kan indstilles individuelt +
Afrimning Temperaturbaseret automatisk funktion for afrimning af modstrømsveksler, hvis der har dannet sig is i den +
Rum lav Sikkerhedsfunktion hvis boligens varmesystem svigter, stopper ventilationsaggregatet, så det ikke er med til at køle boligen yderligere ned  +
Ekstern varme Ventilationsaggregatet kan styre ekstern varmeforsyning efter aktuel rumtemperatur +
Ekstern brandautomatik Ventilationsaggregatet kan tilsluttes ekstern brandautomatik eller brandtermostat, der giver signal til om aggregatet skal stoppe eller må køre videre +
Integreret brandautomatik Ventilationsaggregatet kan leveres med integreret brandautomatik, der kan styre brand- og røgspjæld -

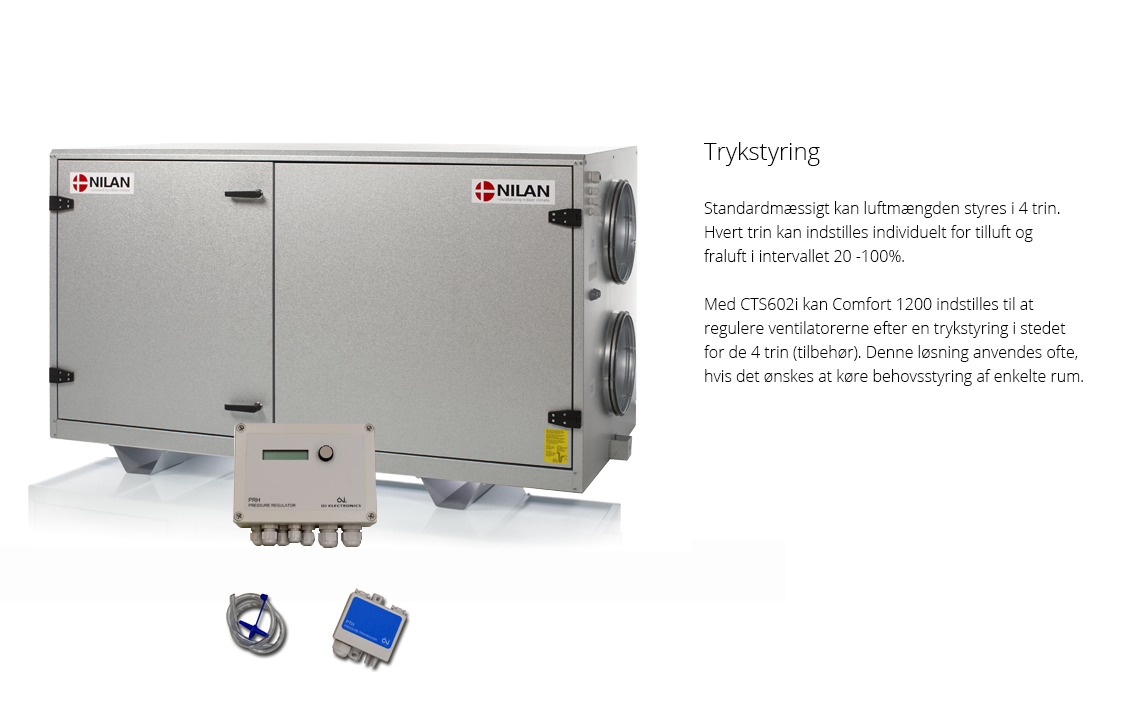

Konstanttrykregulering Det er muligt at installere konstanttrykregulering på både fralufts- og tilluftssiden -
Forsinket opstart Det er muligt at aktivere forsinket opstart af ventilatorerne, hvis der f.eks. er tilsluttet lukkespjæld +
Gendan indstillinger Det er muligt at gemme aktuelle indstillinger og efterfølgende genindlæse dem, hvis f.eks. brugeren har stillet på aggregatet. Det er også muligt at geninstallere fabriksindstillingerne +
Manuel drift Det er muligt at teste forskellige funktioner manuelt +
Energispare funktion Det er muligt at aktivere en strømbesparende funktion af driften +
Modbus  Det er muligt at indstille aggregatets Modbus adresse. Fabriksindstilling er 30 +
Datalog Det er muligt at logge aggregatets driftsdata hver 1 -120 min. Alarmer vil blive logget når de opstår +
Betjeningspanel Der er mulighed for at vælge mellem 2 forsidebilleder til hovedskærmen +

Yderligere informationer om alle funktionerne findes i aggregatets Software- og Montagevejledning.



OBS! Ved opstilling af aggregatet bør der altid tages hensyn til fremtidig service og vedligehold. Der anbefales en minimum friplads foran aggregatet på 90 cm.

Det skal være let at udskifte filtre og f.eks. skal det være muligt at kunne tage veksleren ud, udskifte ventilator eller andre komponenter. Derfor anbefales det også at forbinde aggregatet med kanalsystemet via fleksible forbindelser.

OBS! Der er vigtigt, at aggregatet opstilles i vater for at opnå et ordentligt afløb fra kondensvandsbakken.

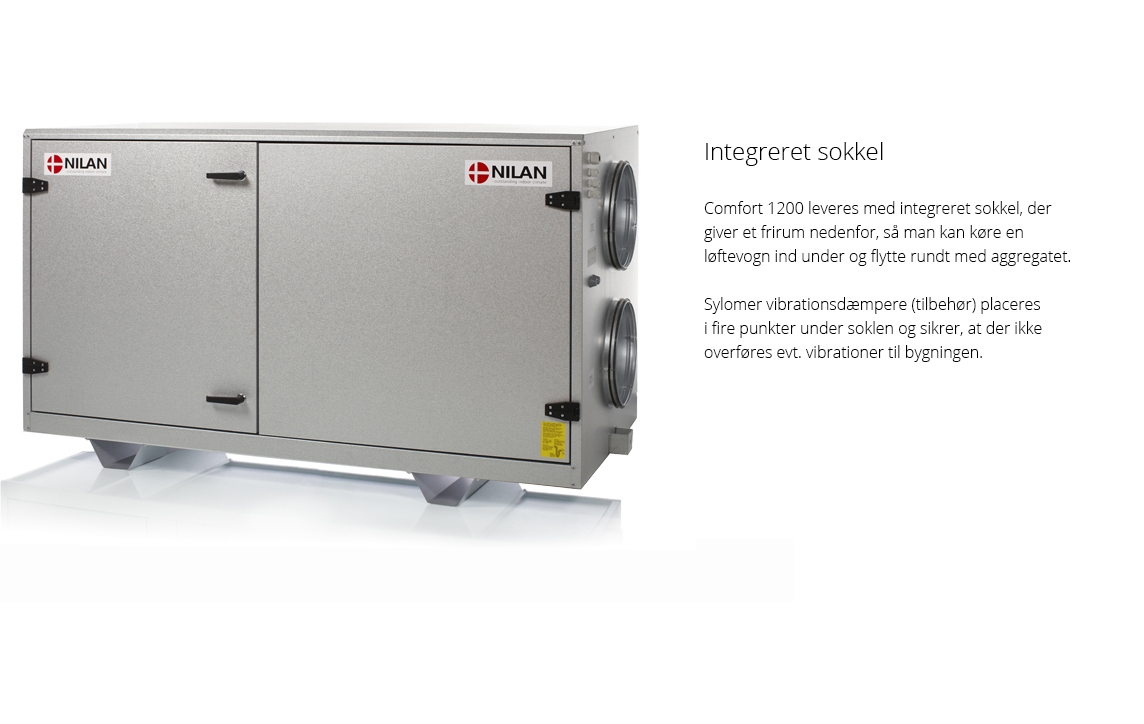

Aggregatet er støj- og vibrationssvag, men der bør alligevel tages højde for eventuelle vibrationer, der kan forplante sig fra aggregatet ud i de enkelte bygningsdele. For at skabe adskillelse mellem aggregat og underlag, anbefales det derfor at montere vibrationsdæmpere under aggregatet. Til øvrige bygningsdele og fast inventar bør der være ca. 10 mm afstand.

Kondensvandsafløb

OBS! Der skal etableres vandlås i forbindelse med kondensafløbet for at sikre, at kondensvandet kan bortledes. Opstilles aggregatet uden for klimaskærmen, er det vigtigt, at sikre kondensvandsafløbet mod tilisning med et varmekabel. Det er installatørens ansvar at frostsikre afløbet.

Tilbehør
